绘制工程量统计图例表。

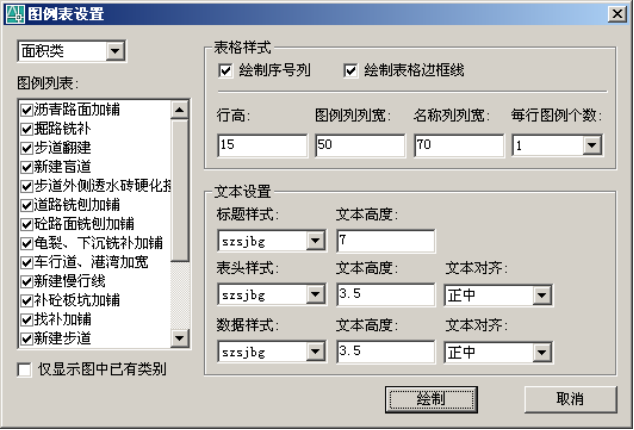

显示“图例表设置”对话框。

图 5.1314

类别选择

选择要绘制的图例表类别。

图例列表

列出了所有相关类别的图例，可以根据需要选中要绘制的图例表项。

仅显示图中已有类别

是否只显示图形中已有类别的图例（类别ID在配置文件中不存在的不显示）。

表格样式

绘制序号列

指定是否在图例表上绘制序号列（序号列为第一列，序号列的列宽为程序默认，不能定制。

图例表上的序号值从左到右、从上到下递增）。

绘制表格边框线

指定是否绘制图例表的边框线。

行高

指定图例表的行高。

图例列列宽

指定图例列的列宽。

名称列列宽

指定名称列的列宽。

每行图例个数

指定每行最多的图例个数。（组合框，可编辑，列表值为1、2、3、4、5、6，默认为1。）

文本设置

标题样式

指定图例表标题文本的样式（组合框，不可编辑，显示当前字体样式且不可修改）。

文本高度

指定图例表标题文本的高度。

表头样式

指定图例表表头文本的样式（组合框，不可编辑，显示当前字体样式且不可修改）。

文本高度

指定图例表表头文本的高度。

文本对齐

指定图例表表头文本的对齐方式。

数据样式

指定图例表数据文本的样式（组合框，不可编辑，显示当前字体样式且不可修改）。

文本高度

指定图例表数据文本的高度。

文本对齐

指定图例表数据文本的对齐方式。

图 5.1315面积类图例表
