操作

说明

选择道路

1.          选择道路以便搜索交叉口，以及在平面图上绘制雨水口。可以选择也可以不选择；

2.          选择完道路以后，将尝试寻找道路桩号代号对应的数据文件，若找到，则显示在下面的数据文件列表中；

3.          选择道路时要提取桩号范围，“确定”时与纵断设计文件中的桩号范围比较，若不相同则提示是否忽略并继续，计算时将以设计标高文件中的桩号范围为准。

数据文件

1.          设计必须文件有两个：纵断设计标高文件(bgs)、横断面文件(hdm)，超高和加宽文件可选。默认显示主桩号对应的文件；

2.          如果找到了与桩号代号相对应的“锯齿形街沟设计结果文件”，则显示该文件的路径，并在草图上绘制该文件的内容；

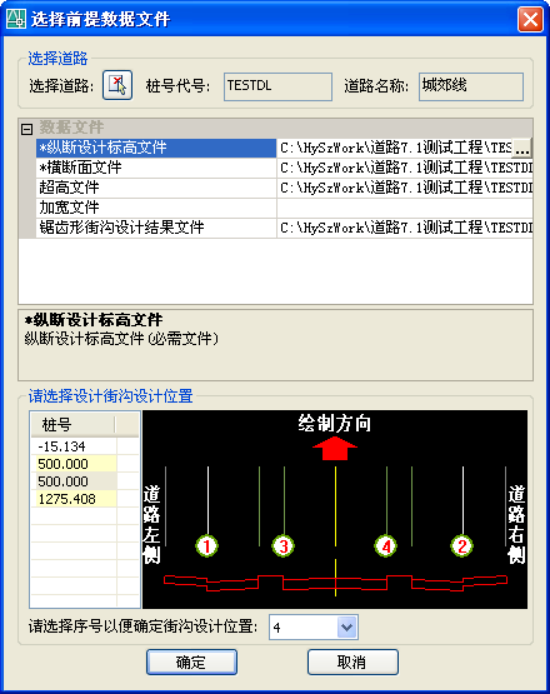

选择街沟设计位置

1.          示意图中会显示需要设计街沟处的序号，在示意图下方的下拉列表中选择需要的序号来确定设计位置；

2.          示意图中显示序号时，若板块是双面坡，则板块两侧都会有编号；若板块是单面坡，则只对板块倾斜的一侧编号；

示意图中的街沟编号

1.          若板块发生了变化，由于道路最外侧两条街沟总是连续的，因此各桩号段中，该两条街沟的编号保持不变；

2.          若板块有突变，则会重新编号；

3.          若一条路上，不同的桩号段板块参数相同，则保持相同的板块街沟编号相同。
例如：一段3板块，接一段两板块，再接一段3板块，若两段3板块路段的参数相同，则这两段板块上的街沟编号相同。
即，若第一段3板块上的街沟编号为1、2、3、4，则第二段两板块的编号为1、2，第三段3板块处的编号为1、2、3、4。设计时草图上也会分段显示；

4.          若板块为单坡，则只在位置较低的一侧编号；若板块为双坡，则两侧都需要编号（双坡时有可能碰到坡度为负的情况，但是实际中是不会出现这种情况的，此时仍然在两侧编号）。
