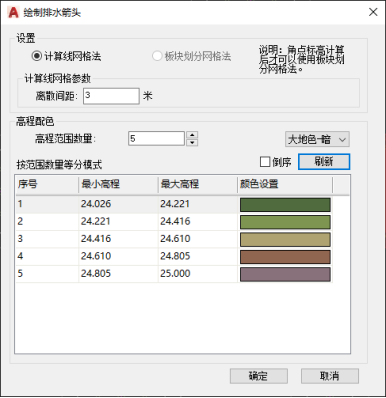

弹出对话框：

“设置”功能组

计算线网格法

按照“计算线网格参数”的离散间距进行排水箭头的生成。

板块划分网格法

按照交叉口竖向设计结果进行排水箭头的生成。

计算线网格参数

输入离散间距（如果没有计算线时，程序会要求输入计算线间距，根据间距参数生成计算线），根据计算结果生成排水箭头。（选择计算线网格法，计算线网格参数进入可编辑状态；使用板块划分网格法时，此功能不可用。）

“高程配色”功能组

“高程范围数量”选项

设置高程带的数量。建议高程范围带设置在10以内，颜色过多不易区分。

“颜色方案”下拉列表

系统预定义的配色方案。

“倒序”选项

把颜色方案反转。

“刷新”按钮

根据高程范围和“颜色方案”，重新生成高程带列表。

“高程范围”列表中的最大最小高程字段

表示该行高程带的最大最小高程范围，可以编辑。

“高程范围”列表中的颜色设置字段

以色块显示该行高程带的颜色，鼠标点击色块进入CAD颜色选择对话框。
