立交端部圆角用于大小鼻端设计。根据选择的主线、匝道鼻端边线，鼻端参数，生成鼻端平面图，可同时生成鼻端标注，支持自动裁剪鼻端外边线、反向、预览、放缩视图。

单击[平面—立交端部圆角]，

请选择已定义桩号的主线的边线:

请选择已定义桩号的匝道的边线:

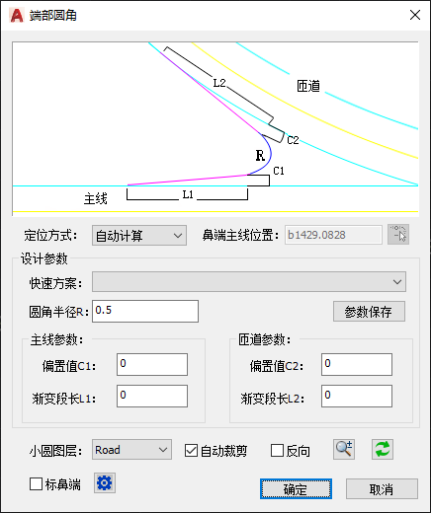

弹出“端部圆角”对话框：

图 5.595

定位方式

自动计算:鼻端主线位置桩号编辑框不可用，显示求取的主线桩号，点取桩号的按钮不可用。

指定位置：指定鼻端中心点位置。指定位置方式下，圆角半径编辑框不可用，按照指定位置的两个边线间距计算得到。

鼻端主线位置

显示当前参数鼻端圆角中心点对应的主线桩号。自动计算方式下，不可编辑。

快速方案
快速方案名称列表。选择不同的方案，将快速参数（R、C1、L1、C2、L2）调入更新到对应的编辑控件中。

"参数保存"按钮：
将R、C1、L1、C2、L2保存为快速方案。

圆角半径R：
端部圆角半径，默认为0.6。
主线参数：
偏置值C1:输入.边线的偏置值.
渐变段长L1：输入当有偏置值的渐变段长。

匝道参数：
偏置值C2:输入边线的偏置值
渐变段长L2：输入当有偏置值的渐变段长。
小圆图层
内置可选项为Road/XRoad，以及选定边线的两个图层，默认图层为主线边线图层。
自动裁剪：选中时，圆弧外侧（圆心反方向）裁掉多余的边线。
反向：选中时，圆心位置不变，圆弧反向。
标鼻端：选中后，当刷新或确认时，图面标注鼻端数据。

调整视区按钮
点取后关闭主对话框，进入CAD。
命令行提示：请使用鼠标或者视区工具调整视区:

刷新图面按钮
点取时，按照当前参数计算并刷新图形。
确定按钮
点取时，计算生成鼻端，刷新图形，退出功能。
