对于道路软件中使用到的路缘石规格，这里进行统一设置。目前会在标准横断图绘制、路面结构图绘制以及路面工程量统计功能中使用到路缘石规格。

按照城市路缘石的相关规范，目前支持的缘石截面类型包括H型、T型、R型、F型、P型、TF型、TP型以及RA型。

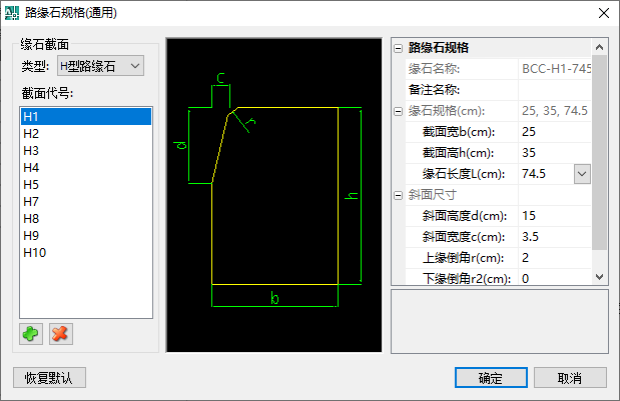

路缘石规格编辑交互如下图所示：

图 5.763路缘石规格编辑

l 对话框参数说明

1、 缘石类型：显示所有的缘石类型。不可以编辑。切换后对应的下侧对应的界面代号也响应切换。

2、 截面代号：显示当前缘石类型下所有的截面类型，并显示当前默认选中的截面。右侧对应显示当前选中截面的图示以及缘石规格。允许添加和删除截面。但是每种类型的缘石规格下至少需要保留一个界面类型。此外双击界面代号可以修改对应的界面代号名称。截面代号的右键菜单也可以实现同样的功能，右键菜单见下图。

3、 图示：显示当前截面的缘石尺寸。图示应当随规格的改变而改变。图示中的参数应当有对应的字母与右边规格编辑中的参数相对应。

4、 路缘石规格：显示当前选中的缘石规格参数。

“缘石名称”:显示当前对应的默认缘石名称。缘石名称由截面代号和缘石长度组成。切换缘石长度将修改对应的缘石名称。

“备注名称”:显示当前缘石名称对应的备注名称。后续在出图以及出表时若使用到此规格的缘石，将优先使用缘石的备注名称。

“缘石规格”:显示缘石的主要规格，包含截面宽度、高度和缘石长度。

“细部尺寸”:编辑缘石截面的细部尺寸。

5、 恢复默认：点击后恢复软件默认的缘石规格。在此之前所有用户对缘石规格的改动将会被擦除并且无法恢复。
