根据填写项目与填写内容的设置，对选中图框中的图框进行图签填写。

点击图签批量填写，命令行提示：

请框选图框:单击后选择需要进行填写的图框图签，出现“图签填写”对话框。

请选择图框排序方式【xz下上左右 /zs 左右上下 / sz上下左右】<xz>:

第一次使用时默认为xz，以后调用时默认为上次的选项。

输入起始编号<1>:

此处始终默认为1

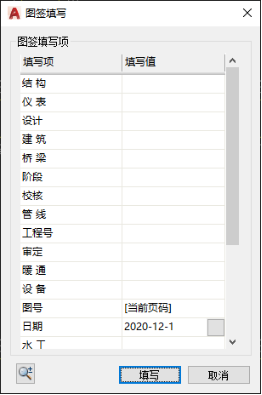

弹出对话框，如图 5.110所示：

图 5.111

对话框中列出了所有选中图签中的填写项，根据填写项的不同，填写内容的初始值也各不相同：项目名称、日期、项目编号、设计者、校核等等

初始值为项目设置中相同属性的值，如果没有当前项目，则默认为上一次的值

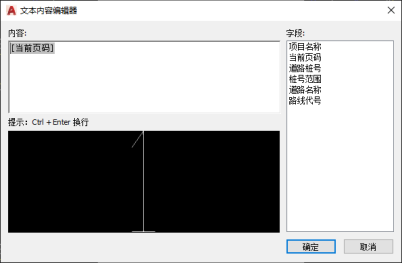

“图纸编号”填写值内容可直接键盘输入，或通过点击后面的…按钮，进入文本内容编辑器调用字段编辑生成。

填写区域内容可编辑，可调用变量字段，可自由输入字符，识别回车换行。

变量字段包括：当前页码、总页码、工程桩号范围、分图桩号范围、道路名称、路线代号。

比如图纸编号如下：

如SL-B20-n中，SL为项目编号，B20为分项编号，n为第n张图纸, 输入时，前面的部分（SL-B20-）自由输入，后面的编号部分n可使用字段当前页码。
