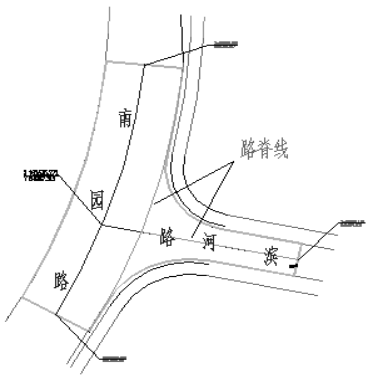

此例为已比较特殊的交叉口。为一已有道路（南园路）与新路（滨河路）交叉。且南园路超高为单面横坡。平面图如下：
图 4.3 3

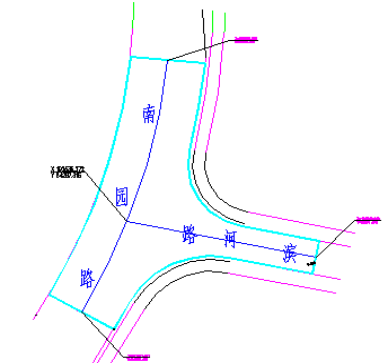

此交叉口比较特殊。由于南园路为已有道路且超高，因此道路脊线发生偏移。首先将超高道路中线偏移到道路边，缘然后修剪由于偏移引起的滨河路脊线多余部分。结果如下图所示（图中浅色线）：
图 4.3 4

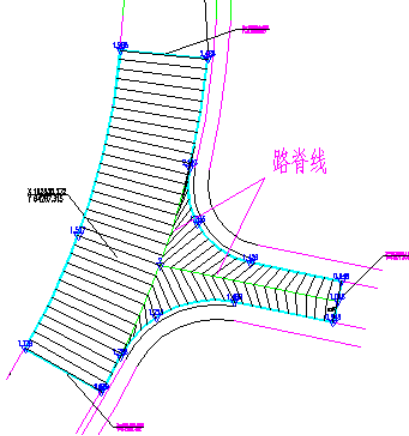

注意： 南园路的路脊线与交叉口边界有重合的部分，在用[定义路脊线]命令定义时程序会将重合部分剪掉。但此时的路脊线是不应该被剪掉的，所以此时不可用命令定义，手工将其匹配路脊线层（RRoad）上即可！另外，此交叉口的基本控制点也比较特殊，道路一（南园路南端）左侧转折点与左侧缘石切点重合，右侧转折点与入口点重合。道路三（南园路北端）右侧转折点与右侧缘石切点重合，左侧转折点与入口点重合。具体细节请参阅软件附带：三路超高交叉.dwg。此类比较特殊的交叉口必须先点取[生成计算线]在图面生成计算线（此例中只可用选线生成H）后方可生成等高线、计算角点标高。生成计算线前必须先生成基本控制点。如前所述，编辑控制点标高可影响计算线标高。计算线效果如下图（图中黑色线）：
图 4.3 5 计算线

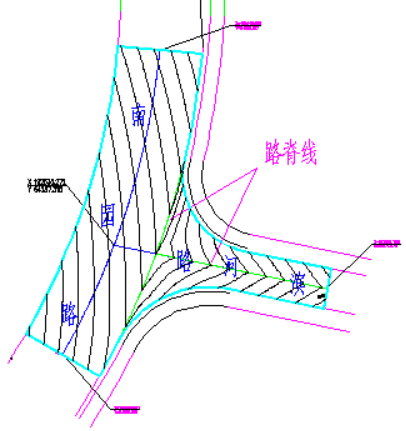

计算线生成后即可进行角点标高计算、等高线生成。此例为柔性交叉，直接生成等高线即可。
图 4.3 6 等高线
本例中需要注意的有两点：
1. 超高道路（南园路）的路脊线与边界应完全重合。否则会造成两条道路交汇处等高线错误。
