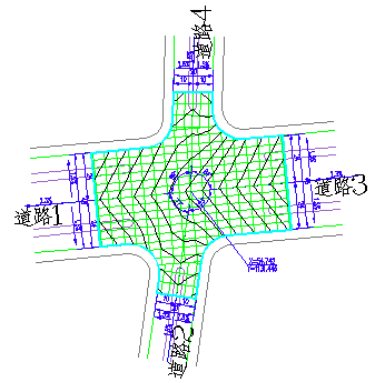

图 4.31

此交平交口为一主干道与次干道相交，刚性路面，中心控制点标高23.67。纵坡分别为：道路1 -2.3%，道路2 -1.8%，道路3 2.3% 道路4 -1.6%。道路横坡均为-1.5%。等高距0.2。

基本参数如下所示：

图 4.32

具体细节请参阅软件附带：四路主次斜交.dwg，观察各道路左右转折点、缘石切点位置。（这些点为交叉口基本控制点，其位置对设计结果至关重要）由于此交叉口路脊线交于一点，所以基本参数输入后不需生成计算线即可直接进行角点标高计算、生成等高线。
