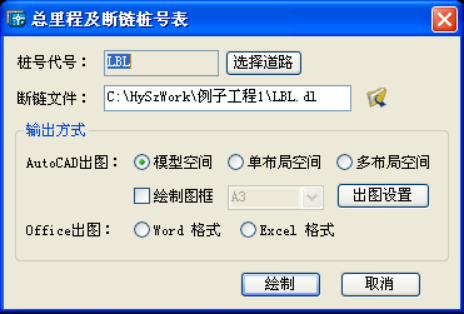

当工程中有断链存在时，单击[表类—总里程及断链桩号表]，弹出如图 5.9 19所示的表类输出窗口：
图 5.9 19总里程及断链桩号表
l 操作流程：
1) 选择道路及对应的断链文件，默认选择主桩号及其对应的断链文件。
2) 选择输出方式，指定是否绘制图框及图框类型，点击绘制出表。
l 界面说明：
3) 选择道路：选择要出表的道路，默认显示主桩号道路。
4) 选择道路使用的断链文件。
5) 输出方式：选择表格输出方式，支持AutoCAD图形及Word和Excel。
6) 出图设置：设置总里程及断链桩号表表格样式，具体参数详见“表格样式”。

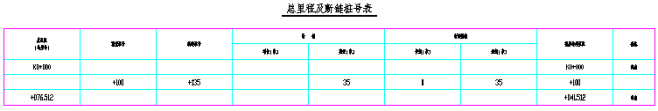

图 5.9 20总里程及断链桩号表示例
