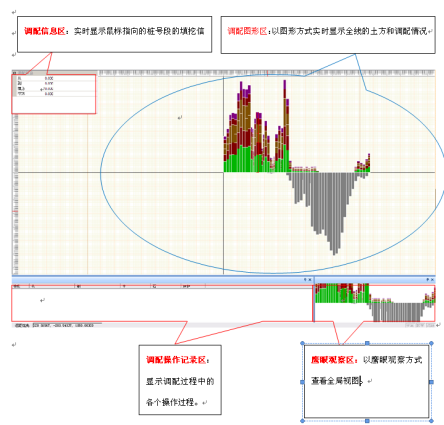

逐桩数据录入后，窗口视图上即可显示出调配原始数据图，如图 6.2 8：
调配图相当于一个全线填挖方坐标图，横坐标对应了桩号值，而纵坐标对应着填挖方值，设计线上方是挖方，下方是填方，每个柱状区域对应了某一段的填（挖）方量。挖方又分为土方和石方（根据土质的类别不同的土质有不同的颜色显示），在调配图中，可以通过鼠标中间滚轮的放
大和缩小来改变图形观察区域的大小和范围。
当鼠标指向某一桩号段的填方或者挖方区域时，会在左上方的调配信息区中实时显示该桩号段的填挖方数据。
调配时，用鼠标选中需要移挖做填的挖方区域（可多选，但多选的区域必须是连续的），再点取需要填方的区域即可完成本次操作，同时，在左下方的调配操作记录区域实时显示了本次调配的相关数据，并可使用Ctrl+z来回退调配操作，回退时记录和图形会同时更新。
