1. 在[横断----边坡参数定义]中，对特定桩号段，选中关联沟底高程
。如果对所有桩号段都不关联沟底高程，则横断面计算绘图中不再生成左右边沟文件，若左右边沟文件存在，这两个文件不参与计算以及绘图。
2. 生成沟底标高文件

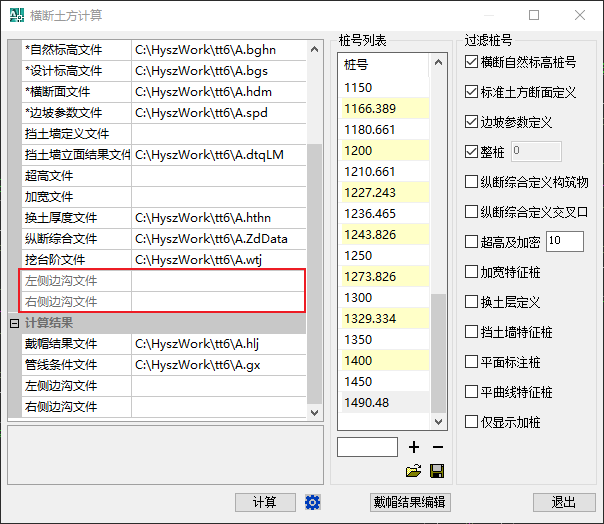

进行初步的横断面设计, 打开[横断----横断土方计算]功能，如果左右边沟文件不存在，横断面计算界面, 数据文件灰显，如图 8.2 1所示。单击

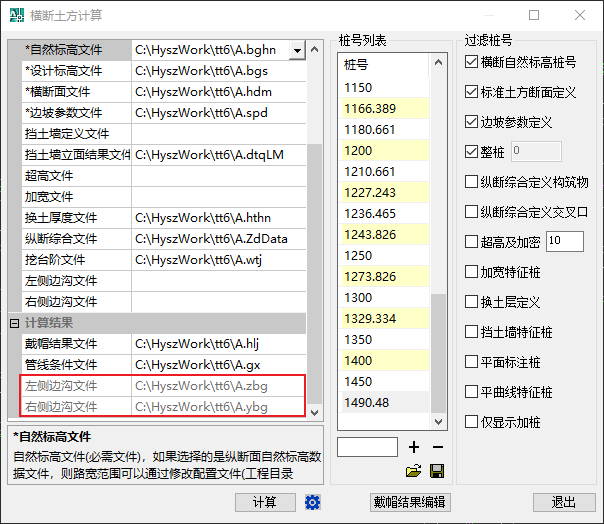

后，生成计算结果文件，计算结果文件灰显，界面如图 8.2 2所示。
3. 边沟沟底高程设计
边沟沟底高程设计文件为左边沟(*.zbg)和右边沟（*.ybg）,其设计类似于主线纵断面设计，可以通过两种方式完成：1、可视化的纵断面拉坡设计 2、直接编辑文件。
边沟的纵断拉坡设计操作如下描述：

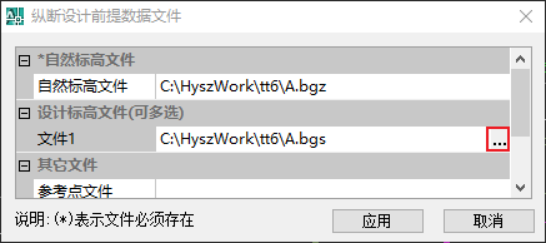

打开[纵断---纵断面设计]功能，单击弹出对话框中的底端按钮行中的前提数据按钮
，弹出如图 8.2 3所示对话框，单击所示按钮，在弹出对话框文件类型中选择边沟文件，如图 8.2 4所示。
绘制草图，进行拉坡设计，与纵断拉坡设计步骤一样。保存拉坡设计完的数据。
注意：打开和保存文件类型是否一致。
4. 横断面计算

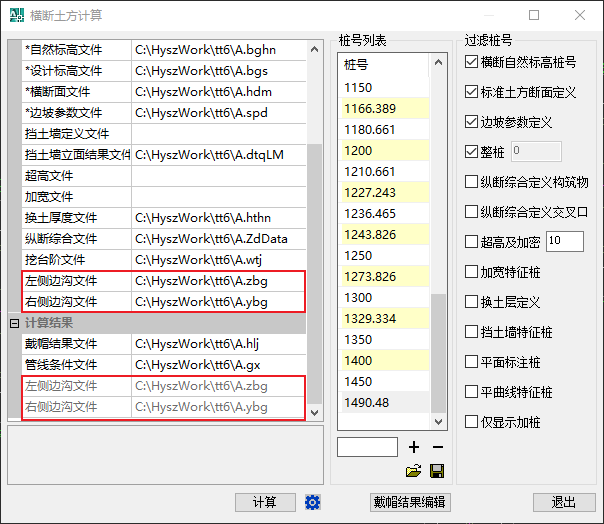

打开[横断----横断面计算]功能，弹出图 8.2 5所示对话框，单击单击
后，左右边沟结果文件参与计算，生成放坡结果文件以及土方结果文件。单击
可查看边沟拉坡设计之后的横断图。
