软件设置包含的内容主要有：出图设置、文字样式设置、表格属性设置以及关联更新的设置几部分内容。

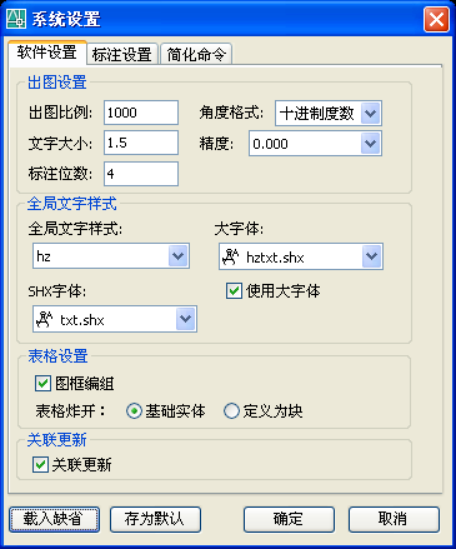

软件设置的子页签界面如图 5.1 3所示：
出图设置
出图设置包含出图比例、文字大小和标注位数，角度格式四部分。
出图比例：
这里的“出图比例”用于控制图形中文字、图块、图框的大小和线宽等。而实际绘图时均以米为单位（即1：1000），与“出图比例”无关。出图时在“Plot”绘图命令窗口中再点“Scale”设定“缩放比例”。
“缩放比例”与“出图比例”的关系如下，缩放比例=1000 / 出图比例。出图比例设好后会在屏幕状态行自动显示。
例如：按照1：1000绘好图纸，“出图比例”设为1：1000，然后插入A1图框（其大小为841*594），打印时“Scale”设为1：1，则打印出来刚好是A1大小；假如还是这张按照1：1000绘好的图纸，想将道路比例设为1：500，可先将“出图比例”设为1：500，然后插入A1图框（这时可量一下大小，应为420.5*297，再看文字，也比1：1000时小了一倍），打印时“Scale”设为1：1，则打印出来刚好是420.5*297大小，如还要打印为A1大小，则应将“Scale”设为2：1，此时打印出来的道路比例为1：500，而图框还原为A1大小，文字同样和1：1000时相同。
由于条件图的情况比较复杂，大家可以按照下面的原则来处理条件图。
①如果条件图是dwg文件，则直接用open命令打开；如果条件图是图像文件，则用image命令把它插入到图形中；
②找出其中已知距离的两个点，假定图面上表示的距离为L1(米)；
③用AUTOCAD的distance命令测量这两点间的距离，假使为L2；
④再用scale命令，选择条件图所有的内容，以条件图中心位置为基准点，输入放缩比例为：L1/L2。
文字大小：
用以控制坐标、标高、尺寸等标注的文字高度，缺省值为3mm（标注内容不同，缺省大小可能不同），可根据标注要求随时设置，后续标注随最新设置。不同出图比例的文字大小由程序自动换算。
标注位数：
用以控制坐标、竖向标高、尺寸等标注精确至小数点后面的位数，可根据具体标注要求修改。设置仅影响后续操作。
角度格式：
控制角度标注显示的格式，十进制度数显示效果如43.21°，度分秒显示效果为43°12′36″。精度选项控制标注时的精度。
全局文字样式
设置出图时采用的文字字体以及系统当前文字样式。
左侧的下拉列表中列出了当前图纸中所有的文字样式，并且默认为当前文字样式。右侧则用来设置的当前文字样式所使用的字形，其设置内容与CAD的文字样式保持一致。
此外需要注意的是，软件会将内置的文字样式（“HyStandard”、“DimTextStyle”、“gpshz”、“szsjbg”、“HYSZTEXT”、“gpsxw”、“HZ”、“DimTextStyle”）设为指定的字体。
表格设置
软件中的表格现在为专业实体，这里定义表格实体及所属图框的属性。
图框编组：
选中图框编组后，绘制表格的时候如果绘制图框，则会将图框以及图框内所属的表格进行编组。
表格炸开：
对于表格专业实体，这里控制将专业实体使用炸开命令炸开之后常规CAD实体的类型。
关联更新
作为一个全局的控制参数，用于启用或者禁用软件中各处是否进行联动更新。
