读取“前提数据”中选择的文件并以指定的基点绘制草图。如果“锯齿形街沟设计结果文件”存在，则会尝试读取该文件，并在绘制草图时将文件中的内容也绘制出来。

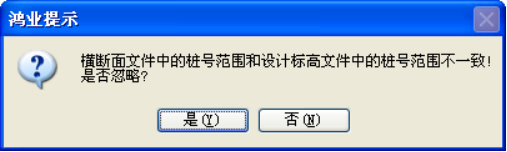

读取文件时，会检查横断面文件（hdm）以及纵断设计标高文件（bgs）的桩号范围是否对应，不对应则会给出如下提示：
图 5.5 110
选择“是”则忽略该错误并继续绘制草图，此时后续的操作有可能会出错；
选择“否”则不再继续绘制草图。
草图中保存着设计所需的所有数据，设计完毕退出设计主界面后，下次还可以再次选择该草图进行设计。

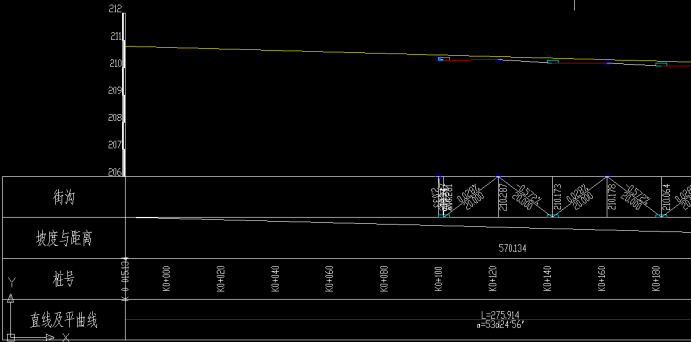

草图绘制结果如下图所示：
图 5.5 111
