说明

桩号范围

1.          输入分段的起止桩号，根据间距等分，布置雨水口；

2.          桩号段不能与已有桩号段重叠；

3.          桩号段相接时，自动与前一个雨水口或分水点相接。

4.          如果在“前提数据”中选择了平面图上的道路并搜素到了交叉口，则此处会显示交叉口桩号列表。

有无分水点

可以只布置雨水口而不设置分水点，没有分水点时自动以凸形竖曲线的最高点最为分水点。

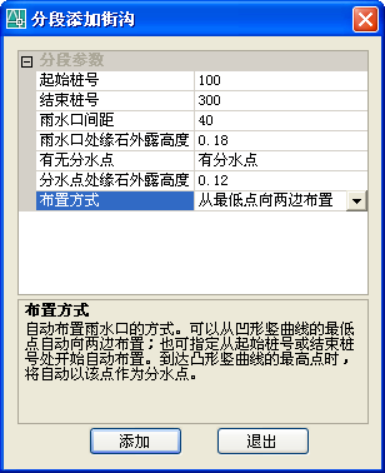

布置方式

自动布置雨水口的方式。

1.          可以从每个凹形竖曲线的最低点向两边自动布置；

2.          也可指定从起始桩号或结束桩号处开始自动布置；

3.          到达凸形竖曲线的最高点时，将自动以该点作为分水点；

4.          选择指定点向前、向后布置时，点击“添加”按钮后，需要从草图中选择起始点。

缘石外露高度

l          雨水口处缘石外露高度规范提示：锯齿形偏沟的缘石外露高度，在雨水口处hg=18～20cm；雨水口处与分水点处的缘石高差hg—hw宜控制在6～10cm范围内。

l          分水点处缘石外露高度规范提示：锯齿形偏沟的缘石外露高度，在分水点处hw=10～12cm；雨水口处与分水点处的缘石高差hｇ—hw宜控制在6～10cm范围内。

雨水口间距

规范提示信息：雨水口的间距宜为25～50m。

布置方式

说明

从最低点向两边布置

1.          找到该段的最低点，以该点为起点，布置雨水口；

2.          如果碰到凸形竖曲线最高点，则停止布置，以该点为分水点，再从该点开始，按照间距布置雨水口；

3.           如果碰到凹形竖曲线最低点，则自动以该点为雨水口，再从该点开始，按照间距布置雨水口；

4.          桩号起始结束处自动布置雨水口；

5.          如果该分段处没有缘石顶线，则不布置。

从某一桩开始布置

1.          以指定的桩号为起点，布置雨水口；

2.          结束桩自动布置雨水口；

3.          其他规则同上述的规则2、规则3.
