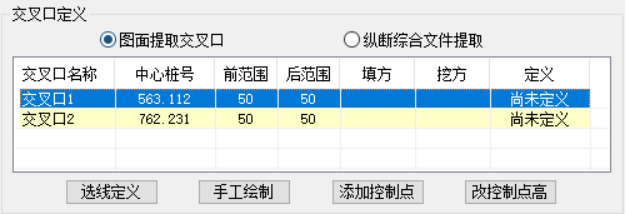

图 5.7102

A．交叉口位置可以直接从图面提取或者从纵断综合数据文件提取：

B．在列表中设置各个交叉口的前后范围。

C．可用“”或“”定义各交叉口相交道路的设计范围。

D．用“”和“”定义相交道路边界上的控制点。

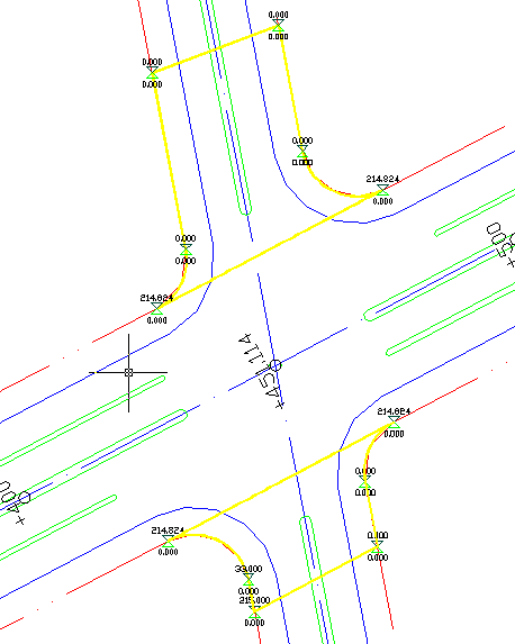

定义好的交叉口如图 5.7103：

图 5.7103

说明：

（1） 图中黄色的边界内为交叉口需要单独计算土方的范围

（2） 定义好交叉口后会自动生成控制点。每个控制点上方草绿色文字为“设计高程”，下方嫩绿色文字为“自然高程”，自然高程是通过自然地形计算出来的，

设计主道路边线上的控制点设计高程是通过BGS和HDM计算而来（如果没有选取这两个文件，则设计高为0，需要通过改控制点高程手工定义）。
