命令

说明

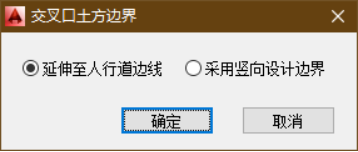

土方边界（JckTf_Bj）

根据交叉口边界线生成红色的土方边界（未加粗），当有人行道时需设置边界生成是否延伸至人行道。

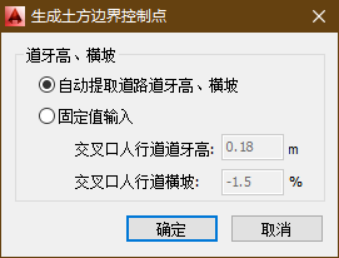

生成土方控制点

（JCKTF_CTRLPTS）

根据输入参数，由交叉口竖向设计边界控制点，计算出土方边界控制点位置及高程，计算时考虑人行道或土路肩道牙高及横坡数据。

注意：

l 如果土方边界和交叉口竖向边界重合，将不再生成土方控制点，直接使用交叉口竖向控制点。

土方计算（JckTf_Js）

交叉口土方计算包括两部分:交叉口竖向设计内部土方计算、人行道区域土方计算。

注意：图面不再绘制三角网与角点。

边坡计算（JckTf_BpJs）

计算交叉口边坡的土方量,将计算出的边坡土方量记录在交叉口上。

操作流程：

流程1：

选坡脚线 S / <固定坡度>:〖直接回车固定坡度计算,弹出下列对话框〗

图 5.814

手工生成 H / <全部生成>:〖提供两种计算方式〗

流程2:

选坡脚线 S / <固定坡度>:s

回车退出 / 请选择边界起点：〖选择土方边界上边坡开始计算的点〗

回车退出 / 请选择边界终点：〖选择土方边界上边坡结束计算的点〗

选择坡脚线: 〖连续选择坡脚线〗

土方统计（JckTf_Tj）

以表格的样式统计交叉口的总土方量和边坡总土方量。
