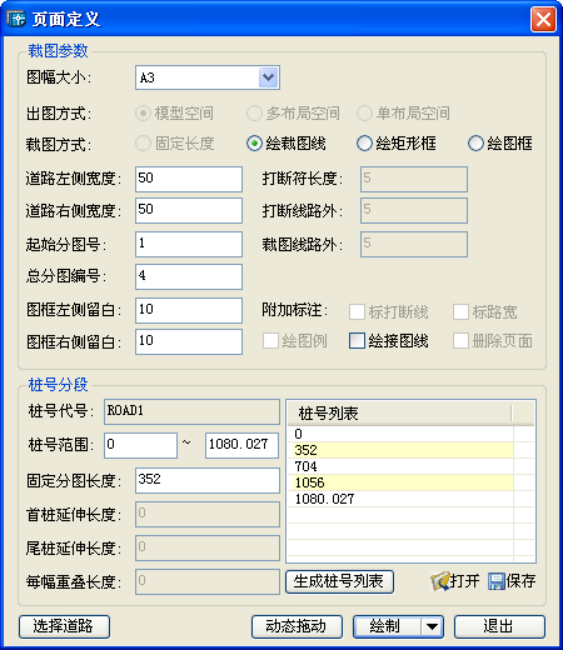

单击[平面—分图—页面定义]，弹出如图 5.5156的对话框：

图 5.5156

参数说明：

“选择道路”：由于软件默认提取了主桩号道路，点击该按钮可选择其他道路进行裁图。点击后命令行提示：

选择定义桩号的道路中心线:

“图幅大小”：动态影响“固定分图长度”，可选项有A0、A1、A2、A3、A4。

“裁图方式”：绘制的裁图页面类型，可选项有裁图线、矩形框、图框。

“道路左侧宽度”：裁图时延中心线向道路左侧扩展宽度。

“道路右侧宽度”：裁图时延中心线向道路右侧扩展宽度。

“起始分图号”：页面的起始编号，软件将为本次绘制的页面依次编号，裁图时将标注图框中的“第X页”。

“总分图编号”：页面的总编号，裁图时将标注图框中的“共X页”。

“图框左侧留白”：动态影响“固定分图长度”，用于调整图框绘图区域的左侧宽度。

“图框右侧留白”：动态影响“固定分图长度”，用于调整图框绘图区域的右侧宽度。

“绘接图线”：绘制在相邻两幅图的重叠处，方便拼图。

“桩号范围”：软件提取道路的起始桩号和终止桩号，计算桩号列表使用。

“固定分图长度”：根据所选图幅的绘图区域计算得到的分图长度，保证裁剪的道路长度可以绘制在图框内。

“首桩延伸长度”：向道路起点外延伸的距离，保证可以裁剪到道路周围图素。

“尾桩延伸长度”：向道路终点外延伸的距离，保证可以裁剪到道路周围图素。

“生成桩号列表”：重新生成桩号列表，控制裁图页面绘制位置。

“打开”：打开已经存在的桩号分段文件（*.sseg）。

“保存”：保存桩号列表到桩号分段文件（*.sseg）。

“动态拖拽”：动态拖拽图面的裁图页面，并且支持拖动页面后续页面的联动变化，点击按钮后命令行提示：

请选择要定位的第一个裁图线:

请指定裁图线的位置:

“绘制”：点击按钮后完成裁图页面的绘制。

“绘制并裁图”：点击按钮后弹出“平面自动裁图”界面进行裁图。
