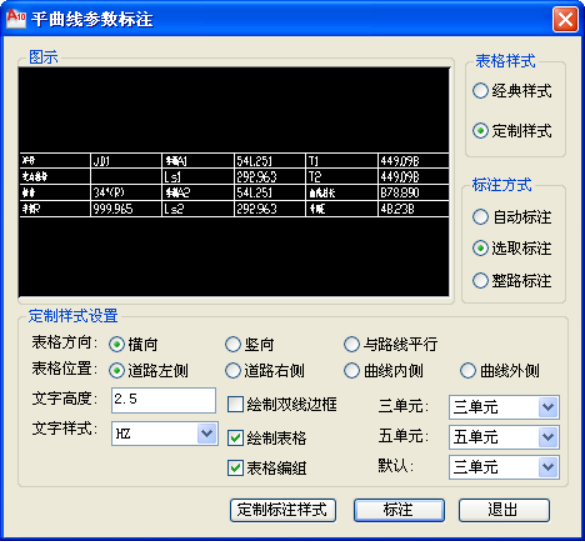

单击[路线—平曲线参数标注]，弹出“平曲线参数标注”对话框，如图 5.5 121：
标注表格样式分为经典样式和定制样式：

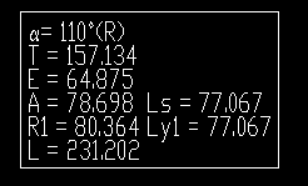

经典样式：

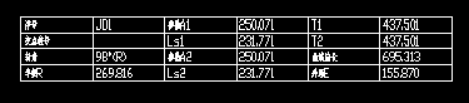

定制样式：
标注方式包括自动标注、选取标注、整路标注三种方式：
l 自动标注，选择曲线段，程序自动标注所有选中的平曲线的参数。
l 选取标注，选择曲线段，指定标注点标注所选的道弧的平曲线参数。
l 整路标注，选择曲线段，程序自动标注整条道路中的平曲线的参数
定制样式说明：
数据 | 说明 |
表格方向 | 平曲线参数表格的方向设置项。 |
表格位置 | 设置平曲线参数标注相对于路线的标注位置。 |
文字设置 | 包括高度、文字样式等。 |
绘制双线边框 | 控制表格的外边框是否是双线，可根据各单位图面要求设置。 |
绘制表格 | 控制是否绘制表格线。 |
表格编组 | 控制是否将表格编程CAD的组，编组可利于标注表格的整体编辑。一般情况下建议此项选中。 |
三单元 | 设置三单元曲线的标注样式，系统默认为“三单元”，这个三单元标注样式是系统内置的。 |
五单元 | 设置五单元曲线的标注样式，系统默认为“五单元”，这个五单元标注样式是系统内置的。 |
默认 | 对于不能确认为是三单元或五单元的曲线，以“默认”样式标注。 |
标注方式 | 自动标注：标注选取曲线的平曲线参数，表格位置取决于界面中的设置。 选取标注：标注选取曲线的平曲线参数，表格位置由使用者指定。 整路标注：自动标注选定路线上所有平曲线参数。 |
| 点击确定后，命令行提示用户选取标注曲线，根据当前标注设置和标注方式提示选取需要标注的路线位置。 |
| 可定制平曲线标注样式，并可保存个人常用的标注样式 |
注意：为方便用户多次标注，该对话框中“标注”按钮不会自动关闭对话框，只有“取消”按钮会关闭对话框 | |

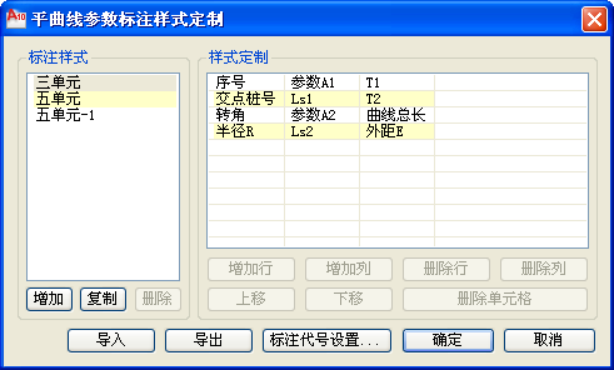

样式定制如图 3.3 1：
定制标注样式说明：
1. 标注样式栏中的三单元和五单元是系统默认样式，不能删除。
2. 右侧的样式定制栏标示出了当前样式包含有多少行，多少列，每个单元格是什么数据，可在表格上点击鼠标右键，弹出表格编辑菜单。
3. 可以从三单元或者五单元复制生成新的标注样式名，并在右侧样式定制中编辑新样式的表格数据。
4. 经常使用的样式可通过
和
调入和保存。
5.
，可设置表格中各参数的代号,如图 5.5 122设置界面：
