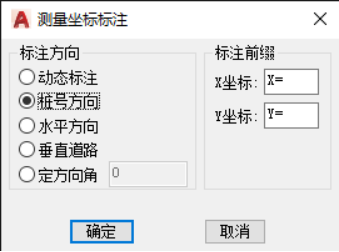

单击[平面--标注工具--测量坐标标注]，如图 5.5124所示：

图 5.5124

选择相应的标注方向和标注前缀后，进入命令行提示：

(当前标注方式为水平标注):

点取或输入标注点 [放弃(U)/改标注方式(G)/输入测量坐标(S)]<回车退出>:

①键入G后会重新进入测量坐标标注对话框，在此进行标注方式定制。用户可以逐一试验一下。

②键入S命令行提示：

输入测量坐标X,Y [放弃(U)/改标注方式(G)/点取或输入标注点(D)]<回车退出>:

输入测量坐标进行标注。

③标注方式确定后可以直接输入测量坐标或者在屏幕上点取任意一点，可标出其测量坐标。

例：标注方向为“”，标注前缀为“”、“”的标注效果如图 5.5125所示：

图 5.5125

说明：测量坐标标注支持“交互调整引线标注”和“拖动引线标注夹点”。
