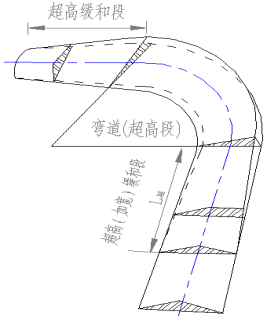

图 5.5 87
软件目前提供的超高加宽功能仅能自动处理三单元平曲线和单弧曲线。而对于复曲线的超高加宽目前只能手工编辑文件实现。并且，软件仅对距离中线最近的行车道进行超高计算。加宽只对弯道最内侧车道。道路的设计车速必须是超高规范库所包含的，否则就必须扩充。

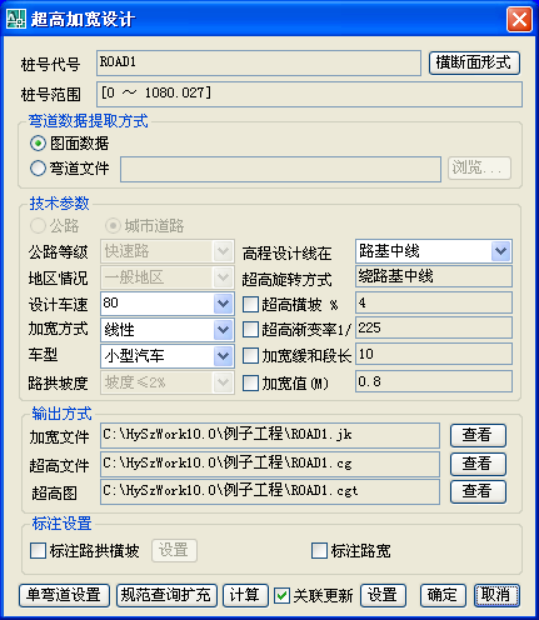

点击单击[平面一超高加宽设计]出现界面如图 5.5 88：
此界面包括：横断面形式、弯道数据提取方式、技术参数、单弯道设置、规范查询扩充、输出文件、标注设置几个部分。在计算前首先要确定道路的横断面形式。
1. 参数输入
A. 横断面参数输入：
点击

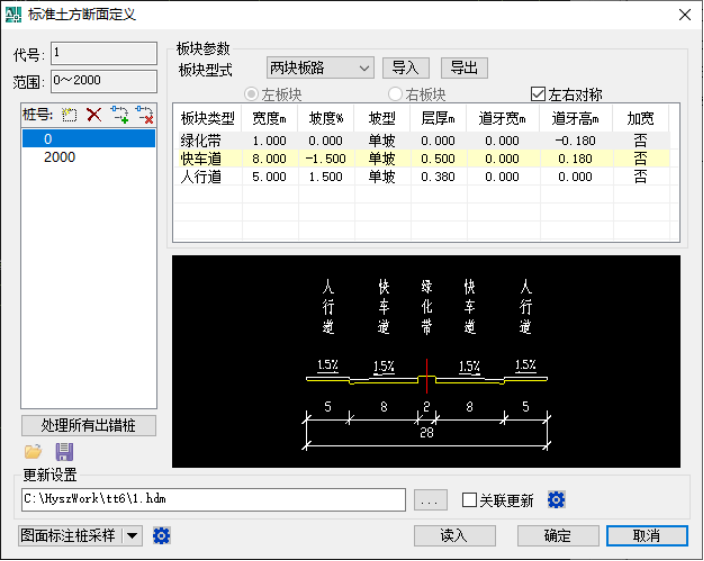

出现定义横断面形式界面，如图 5.5 89：
图 5.5 89中定义各临界桩号的横断面参数。
① 桩号列表
桩号列表框中列出各临界桩号。临界桩号表示板块内容或排列次序发生变化的桩。桩号可以通过软件提供的工具，例如特征线采样、图面标注桩采样等方法自动获取，也可以手工输入。如果板块没有变化则只需输入首尾两桩。
② 板块参数
此区域用来定义、输入及显示各临界桩号的板块参数。
在列表框中可直接选择板块类型，输入宽度、坡度、层厚、道牙高、道牙宽、加宽等参数。除加宽外其他各项参数性质与老版中标准土方断面中相同。
加宽项用来定义板块是否加宽，数值为“是”或“否”。若板块类型为绿化带则此项缺省值为“否”且不可设置。同一道路中同一类型板块此值相同。计算加宽时，由此值判断该车道加宽与否。
③ 参数提取
包括“图面标注桩采样”、“整桩间距采样”及“特征线采样”三种方式。
分别说明如下：
图面标注桩采样：提取路线上已经标注过的桩号。
整桩间距采样：按照指定的间距取整桩。
特征线采样：取指定范围内连续的特征线，并通过软件默认的算法取特征桩。
④ 图示
此区域显示处于激活状态的临界桩号之横断面示意图。
参数设定后应点取“确定”按钮将设置好的参数保存为文件然后退出。若不保存则设置参数将丢失。如果在此处设置了横断面形式并保存了文件，那么在后续的横断设计中则不需要再设置“标准土方断面”。
B. 弯道数据提取方式：
图面数据：根据桩号代号提取路线的弯道数据。
弯道文件：读取指定的弯道文件以获取弯道数据。
C. 技术参数输入：
技术参数区包括进行超高加宽计算所需的所有基本参数的输入。本程序可对公路、城市道路分别计算。
首先要确定所计算的道路类型（公路还是城市道路）然后是公路等级、地区、设计车速、高程设计线位置、超高旋转轴、加宽方式、加宽类型的设置。（若选择城市道路则公路等级、地区情况、加宽类别变暗，不可设置。）超高横坡、超高渐变率、加宽渐变率及加宽值为可选设置项，若选中，则程序不再计算相应值而以设定值为准。
对此两项作如下说明：
设计高程线位置有中分带边缘、路基中线、路基边线三个选项。超高旋转方式有中分带边缘、路基中线、内侧行车道边缘三项，在设定高程线位置后超高旋转轴自动确定。对应关系为：中分带边缘对中分带边缘、路基中线对路基中线、路基边线对内侧行车道边缘。

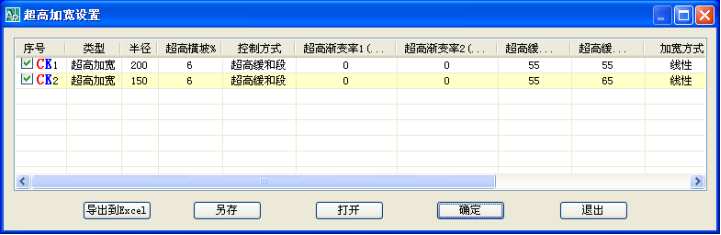

D. 单弯道设置
单击
弹出图 5.5 90对话框：
此对话框中显示了该道路中所有满足超高加宽规范的弯道，界面中相关的参数是从规范中提取的，用户也可以自己修改。
表示该弯道按照规范既满足超高也满足加宽。
表示仅满足超高规范
表示仅满足加宽规范。

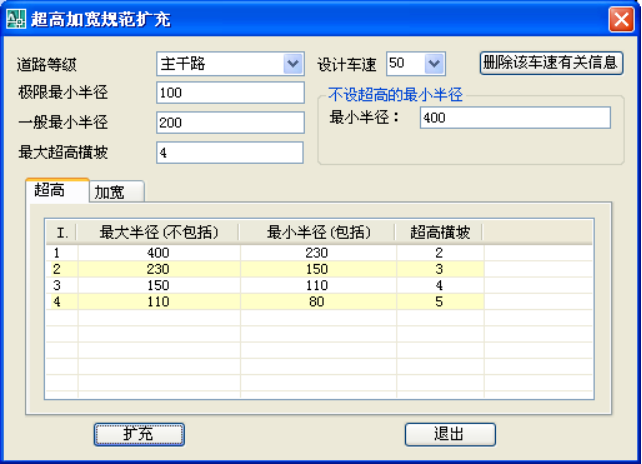

E. 规范查询扩充
单击
弹出图 5.5 91对话框。
在此界面中可以对超高加宽规范进行查询扩充。选择车速，在对话框中输入相关的数据后，点击“扩充”按钮，即可对当前车速进行修改或者扩充。

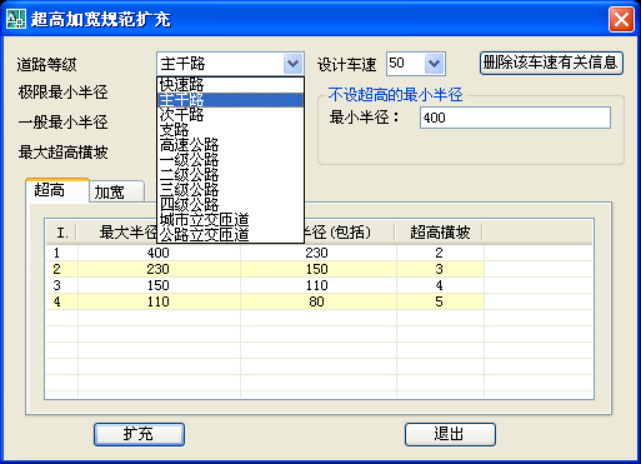

超高加宽新增城市立交匝道和公路立交匝道的相关规范，用户可以在道路等级下拉列表中进行选择，可查询相应规范，界面如下：
图 5.5 92
F. 标注设置
路拱横坡标注：根据“设置”界面中的标注样式、文字高度等设置，在道路指定桩号列表中标注路拱横坡。
标注路宽：在超高加宽特征桩标注道路各板块的宽度。
2. 计算
横断面参数及基本技术参数输入后，即可点击
按钮进行计算。计算后生成加宽文件、超高文件、超高图文件，点击
按钮即可查看相应的文件。
1、计算所使用的公式：
a) 直线加宽公式
，
－该点距离加宽缓和段起点的距离 L－加宽缓和段全长
，E－圆曲线部分的加宽值
－任一点的加宽值
b) 曲线加宽公式：
2、超高文件的格式:
//开始(一个弯道) |
注:
1.高程线位置:0 - 原设置位置 1 - 路基左边缘 2 - 路基右边缘
2. = 号左边是左边的横坡 右边...
超高文件例子：
|
3、加宽文件的格式:
//开始(一个弯道) 交点编号 交点桩号 平曲线半径 加宽宽度 圆曲线长 缓和段1长 缓和段2长 加宽临界桩1 宽度1 宽度2 ... = 宽度3 宽度4 ... 加宽临界桩2 宽度1 宽度2 ... = 宽度3 宽度4 ... 加宽临界桩3 宽度1 宽度2 ... = 宽度3 宽度4 ... 加宽临界桩4 宽度1 宽度2 ... = 宽度3 宽度4 ... //结束(一个弯道) |
注:
1. = 号左边是左边的板块宽度 右边...
加宽文件例子：
|
4、超高图文件的格式:
//开始(一个弯道) 交点编号 设计高程线位置 超高临界桩1 A B C D E 超高临界桩2 A B C D E 超高临界桩3 A B C D E 超高临界桩4 A B C D E 超高临界桩5 A B C D E 超高临界桩6 A B C D E //结束(一个弯道) |
注:
A:左侧车道横坡
B:右侧车道横坡
C:中心线与旋转轴高差
D:左侧车道边缘与旋转轴高差
E:右侧车道边缘与旋转轴高差
超高图文件例子：
|
3. 关联更新
点击
，确定当数据有修改且保存为主数据文件时是否对相关图形和文件进行关联更新。

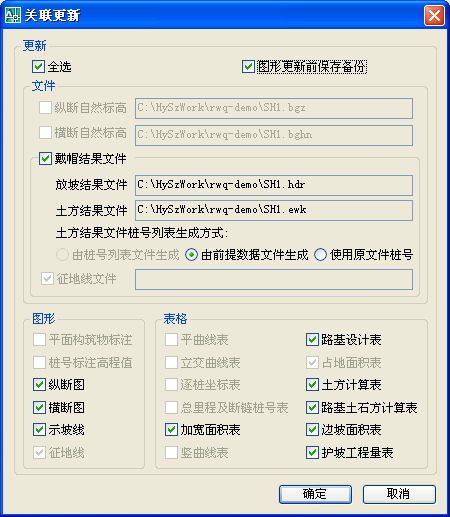

点击
，将弹出关联更新设置界面，对要关联更新的选项进行修改设置，默认显示该文件修改所需要更新的内容项，设置界面如下：
图 5.5 93
