逐桩坐标表功能用于输出所选择的桩号列表位置点的坐标数据。

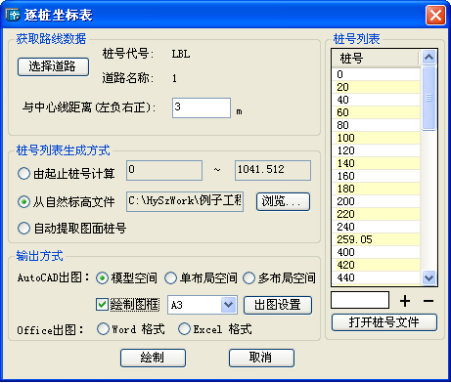

单击[表类--逐桩坐标表]，弹出如图 5.9 13所示对话框：
界面说明：
获取道路数据
选择道路
选择目标道路，在后续提取坐标信息时，从当前道路中提取。默认当前道路。
当点击“选择道路”后，会有如下提示：
点取定义过桩号的道路中心线或<回车主道路>:
提示：请选择已定义过桩号的中心线。
点取定义过桩号的道路中心线或<回车主道路>:
成功选择已经定义过桩号的道路中心线后，对话框中的“桩号代号”和“道路名称”将会自动更新为当前选择的道路道路的桩号代号和道路名称。
与中心线距离(左负右正)
指定获取坐标的来源位置，这里提供了一种获取道路中心线以外的坐标信息的方法，比如道路边线的坐标信息。默认提取道路路线上坐标信息，也可以输入非零值提取其他位置处坐标，输入正值提取左侧一定距离坐标，负值提取右侧一定距离坐标。
桩号列表生成方式
由起止桩号计算
根据所选择的道路中心线的桩号数据自动提取出桩号列表，根据此桩号列表提取出坐标信息，进行计算出表。桩号信息会自动更新到右侧的桩号列表列表框中，用户可以手动进行修改调整。
从自然标高文件
从自然标高文件中获取出桩号列表，根据此桩号列表提取出坐标信息，进行计算出表。桩号信息会自动更新到右侧的桩号列表列表框中，用户可以手动进行修改调整。
浏览
选择自然标高文件，以从提取出桩号列表数据。当用户选择完成后，会将路径显示在前面路径框里，同时自动将提取到的桩号列表数据更新到右侧桩号列表框中。
仅当选择“从自然标高文件”时有效。
自动提取图面桩号
自动从图面上提取出当前道路的桩号标注所在的桩号，作为出表的数据范围。桩号信息会自动更新到右侧的桩号列表列表框中，用户可以手动进行修改调整。
如果当前道路中未进行桩号标注，则提取桩号信息失败，不允许出表。
桩号列表
桩号列表框
列出提取到的桩号数据，后续将按照当前列出的桩号数据进行计算出表。
“+”按钮
添加前面编辑框中输入的桩号到桩号列表中。添加后将会在桩号列表框中显示。
“-”按钮
删除桩号列表中所选择的桩号。删除后将会从桩号列表框中删除掉。
“打开桩号文件”按钮
选择已经存在的桩号列表文件，从其中提取到桩号数据并显示到桩号列表框中。
输出方式
模型空间
将表输出到当前模型空间中。
单布局空间
将所有的逐桩坐标表均输出到“逐桩坐标表”布局空间中。
多布局空间
对于每次所出的逐桩坐标表，分别输出到一个独立的布局空间中，布局空间名称按照表名加上数字顺序生成。
绘制图框
选择是否绘制图框。当选择不绘制时，图框列表将不可用。
图框列表
选择图框的样式，系统默认支持A0、A1、A2、A3、A4 这五种样式。
当在[设置--设置图框]功能中对图框绘图区域等特征进行修改时，将同时更新此表的图框。
出图设置
对当前表的出图参数进行设置，具体的功能请参照“表格样式”功能。
Word格式
将表格输出到word中。此时出表将按照默认的格式出表，“表格样式”设置不对此出表格式产生影响。
Excel格式
将表格输出到excel中。此时出表将按照默认的格式出表，“表格样式”设置不对此出表格式产生影响。
“绘制”按钮
将表格按输入的参数输出到目标对象中。
“取消”按钮
退出对话框。
操作示例：
1. 在对话框中设置好参数，按下
按钮；
2. 对话框自动隐藏，命令行如下提示：
请输入表格左上角点:

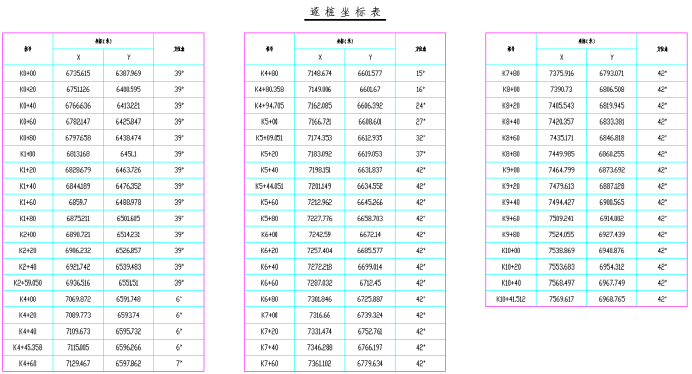

3. 最终生成目标表格：
图 5.9 14
