竖曲线表功能用于输出道路的竖曲线设计数据。

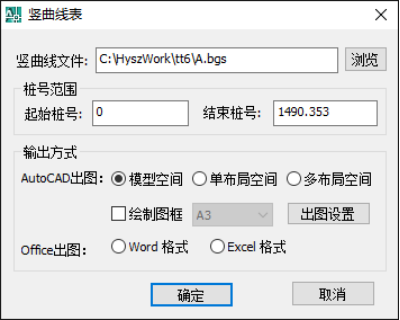

单击[表类--竖曲线表]，弹出如图 5.9 9所示对话框：
界面说明：
竖曲线文件
竖曲线文件：
指定当根据文件生成表格时，所选择文件的路径。
浏览：
选择表的数据来源文件，默认为当前道路的主数据文件。
桩号范围
起始、结束桩号：
如果需要出指定范围的表格数据，在此指定桩号范围。
输出方式
模型空间
将表输出到当前模型空间中。
单布局空间
将所有的竖曲线表均输出到“竖曲线表”布局空间中。
多布局空间
对于每次所出的竖曲线表，分别输出到一个独立的布局空间中，布局空间名称按照表名加上数字顺序生成。
绘制图框
选择是否绘制图框。当选择不绘制时，图框列表将不可用。
图框列表
选择图框的样式，系统默认支持A0、A1、A2、A3、A4 这五种样式。
当在[设置--设置图框]功能中对图框绘图区域等特征进行修改时，将同时更新此表的图框。
出图设置
对当前表的出图参数进行设置，具体的功能请参照“表格样式”功能。
Word格式
将表格输出到word中。此时出表将按照默认的格式出表，“表格样式”设置不对此出表格式产生影响。
Excel格式
将表格输出到excel中。此时出表将按照默认的格式出表，“表格样式”设置不对此出表格式产生影响。
“绘制”按钮
将表格按输入的参数输出到目标对象中。
“取消”按钮
退出对话框。
操作示例：
1. 在对话框中设置好参数，按下
按钮；
2. 对话框自动隐藏，命令行如下提示：
请输入表格左上角点:

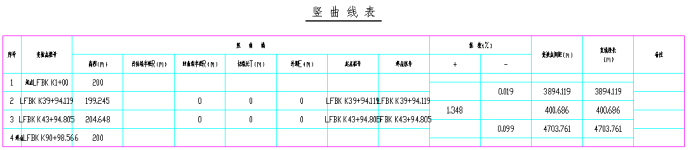

3. 最终生成目标表格：
图 5.9 10
