挡土墙定义总体操作步骤：
1. 选择道路，提取桩号信息；
2. 分段定义挡墙；
3. 为每一段挡墙进行设置。
详细说明：
单击[横断—挡土墙—挡土墙定义]
命令行提示：
回车提取主桩号道路信息 ／ 自由输入 Z / 请选择已经定义桩号的道路中心线:
1. 回车提取主桩号道路信息：提取主桩代号，如果主桩代号.dtq文件存在，则用此文件初始化对话框。如果主桩代号.dtq文件不存在，则只根据桩号范围初始化对话框。
2. 自由输入 Z：直接进入对话框。存盘时不做桩号范围的检查。
3. 选择已经定义桩号的道路中心线：提取桩号代号，同1。

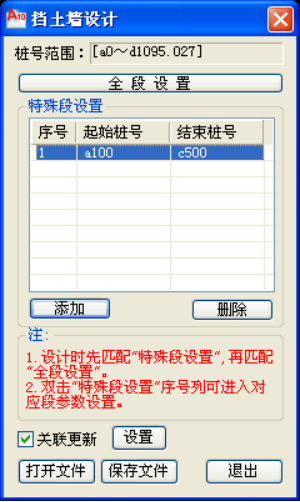

选择结束弹出“挡土墙定义”窗口，如图 5.7 39：
在图 5.7 39“挡土墙定义主界面”中先对特殊段进行分段设置，然后再进行全段设置。程序在进行匹配时首先读取分段参数匹配好特殊段，然后再根据全段参数匹配其它桩。如果整条道路所用挡墙匹配规则均相同则直接进行全段参数定义即可。
双击序号（或单击全段设置）即可进入参数设定界面。在此界面中可根据填挖高分别定义填方挡墙和挖方挡墙。

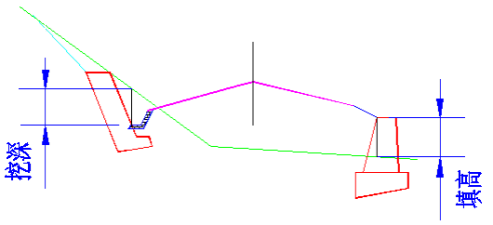

注：填方时，挡墙插入点距自然高程线的垂直距离为填高。
挖方时，挡墙插入点距自然高程线的垂直距离为挖深
软件默认内置的挡墙库为《17J008挡土墙》，选型时具体拿出每个规格的挡墙尺寸计算后再对比选型。挡墙匹配原则如下：
l 填方墙：计算填高，按照墙高与边坡高度的比例，将挡墙所需要的填高求出，从标准库中逐一拿出挡墙，将填高+墙趾敷土（埋深）+Hn+Hj算出，与墙高比较，若满足墙高>=(埋深+填高），纳入墙高满足序列，最后将墙高满足序列的最小值作为所选挡墙。
l 挖方墙：计算挖深，按照墙高与边坡高度的比例，将挡墙所需要的挖深求出，从标准图集中逐一拿出挡墙，将挖深+墙趾敷土（埋深）+Hn+Hj算出，若满足“埋深<墙高<=(埋深+挖深）”，纳入墙高满足序列，最后将墙高满足序列的最大值作为所选挡墙。

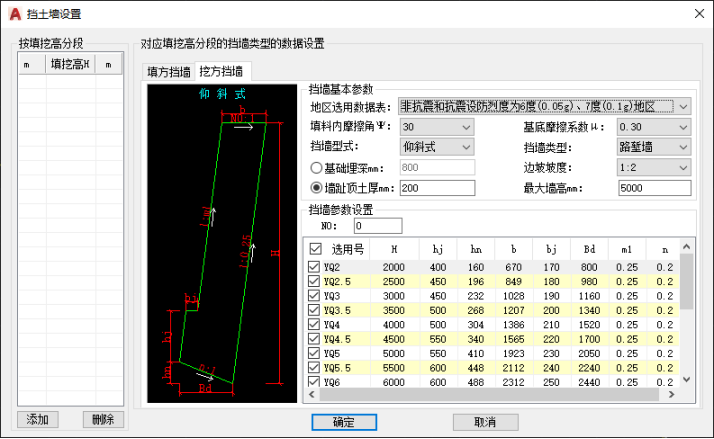

挡墙设置对话框操作说明：
1. 对于填方挡墙 点击
弹出如下界面图 5.7 43：
在此界面中设置墙的定位方式。
2. 如果不想某一组尺寸参加选型，在挡墙尺寸列表中把该组前面的复选框去掉即可。
3. 对于挖方墙，选型时有“最大墙高”的限制条件。如果按规则匹配出的挡墙尺寸超出了“最大墙高”，则取“最大墙高”作为墙高参数。
4. 图8-40中的挡土墙尺寸数据来自于挡土墙规范库。用户可以手工对尺寸进行修改。
