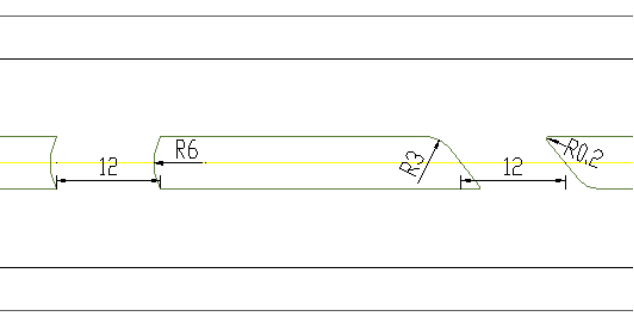

通道设计包括调头通道设计和进出通道设计两部分。两板块路上，在中央分隔带宽度不小于4m，或单向机动车道不少于3条的情况下，一般可设置调头通道和调头车道，以解决路段上左转进出问题。如下图 5.5 43：
通道设计示例
该功能支持对设计结果的二次编辑，根据命令行提示键入E进入二次编辑。
单击[平面—路口处理—通道设计]，命令行提示：
请选择道路中心线 或二次编辑[E]<回车选择主道路>:
如果选择的道路中心线没有定义桩号，则通道设计界面上保存横断、关联更新按钮不可用。

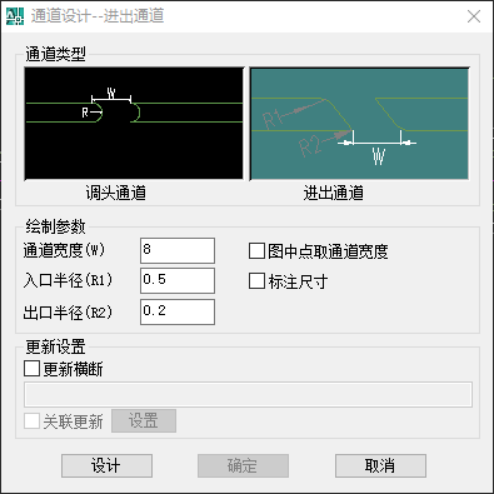

选择完道路中心线后弹出如下图 5.5 44对话框：
界面说明：
通道类型
通道类型有掉头通道和进出通道两种。这两种通道都只能作用于分隔带，即“Road-1”图层上的实体。
绘制参数
通道宽度：
指定通道的宽度。如果选择“图中点取通道宽度”时，该文本框不可用。
曲线半径/入口半径：
掉头通道时此处指定绿化带端部倒弧的曲线半径。进出通道时此处指定进出通道的入口半径。
出口半径：
指定进出通道的出口半径。掉头通道时该文本框不可用。
图中点取通道宽度：
是否在图中点取通道宽度。此项选中时“通道宽度”不可用，确定按钮按下后需要在图中点取通道起终点以确定通道宽度。
标注尺寸：
是否标注通道尺寸。
更新设置
更新横断
是否更新横断数据文件。
横断文件名
指定要更新的横断数据文件名称。默认显示的hdm文件名为桩号线对应的hdm文件名；如果桩号线对应的hdm文件不存在，则根据桩号代号命名(如当前的桩号代号为AA，则默认显示的hdm文件名为AA.hdm。)，hdm文件名称文本框不可编辑。如果设定的hdm文件不存在，程序会自动把横断数据发生变化的桩号段保存在一个临时文件中，在之后进行其他平面编辑时可以把自动把临时文件中所有桩号段的横断数据一次性更新到横断数据文件中。
关联更新
是否更新与横断数据文件关联的内容（如横断面图、土方量相关表格等）。
设置
设定更新哪些与横断数据文件关联的内容（如横断面图、土方量相关表格等）。
“设计”按钮
根据设计参数绘制通道，可循环进行通道绘制。
“确定”按钮
保存文件和进行关联更新。
“取消”按钮
退出通道设计对话框。
调头通道操作示例：
各个参数的含义请参考对话框上方图片中的示例。如果选择了
，则“通道宽度”编辑框会被禁用不能输入，而且已经输入的值也将失效。选择了这个选项意味着您在选择完调头通道的起点后还必须选择终点；而不勾选这个选项程序将按照给定的通道宽度和方向（与进出口边线的位置有关，默认的判断规则是：从起点到终点的方向，进口道在右边，出口道在左边。）自动寻找终点，您只需指定起点即可。
1. 在对话框中设置好绘制参数；
2. 进行更新设置。可以设定是否更新横断数据文件以及是否进行关联更新。点击
按钮后可以设定更新哪些与横断数据文件关联的内容（如横断面图、土方量相关表格等）；
3. 按下
按钮，循环进行掉头通道设计；

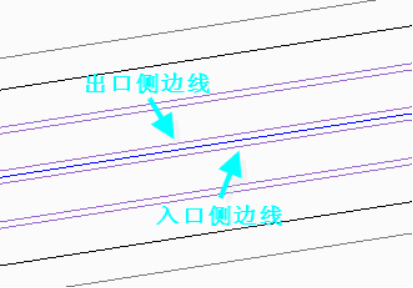

4. 对话框自动隐藏，命令行提示：选择入口侧分隔带边线，可以多选，选择完毕后点击右键或者回车确认。如图 5.5 45所示：

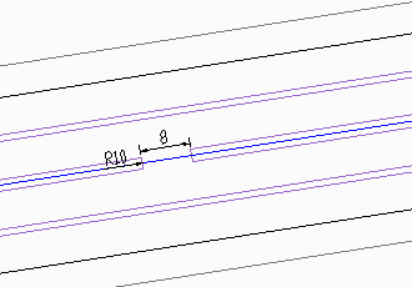

5. 选择出口侧分隔带边线，可以多选，选择完毕后点击右键或者回车确认。之后程序开始处理，结果如图 5.5 46所示。
6. 循环设计掉头通道后，点击右键或者回车返回设计界面，按下 按钮进行hdm文件保存和关联更新
进出通道操作示例：

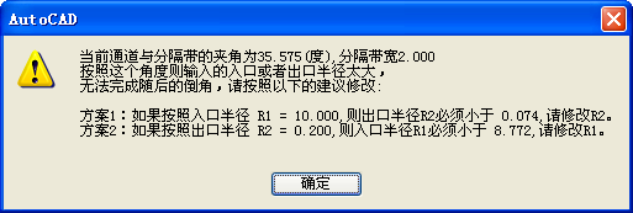

注意：该部分程序有参数检查的功能，即检查入口半径和出口半径是否合理。在选择完进口和出口侧边线以后，程序会根据两根边线的距离判断您输入的入口和出口半径是否合理，如果半径不合理，会出现如图 5.5 47所示的提示：
根据实际情况的不同该提示也会不同，以上图片仅供参考。
请仔细阅读该提示，按下
按钮，进出通道对话框会再次出现，您可以按照提示的建议修改参数后重试。需要注意的是如果您指定的角度不合适，程序依然会提示您半径不合理，这时您可以尝试一下更改角度。
1. 在对话框中设置好绘制参数；
2. 进行更新设置。可以设定是否更新横断数据文件以及是否进行关联更新。点击
按钮后可以设定更新哪些与横断数据文件关联的内容（如横断面图、土方量相关表格等）；
3. 按下
按钮，循环进行进出通道设计；

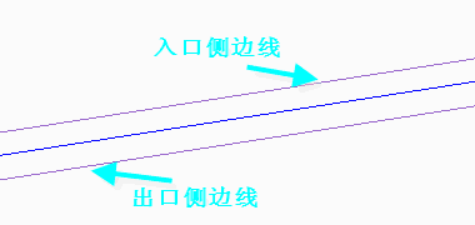

4. 对话框自动隐藏，命令行提示：选择入口侧分隔带边线，可以多选，选择完毕后点击右键或者回车确认。如图 5.5 48所示：
5. 选择出口侧分隔带边线，可以多选，选择完毕后点击右键或者回车确认；
6. 点取进出通道起点；
7. 指定通道方向。
8. 如果选择了

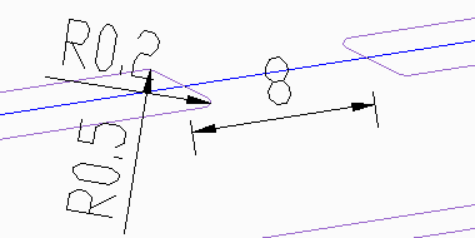

，则这一步还必须选择通道的终点位置。之后程序开始处理，结果如图 5.5 49所示：
9. 循环设计进出通道后，点击右键或者回车返回设计界面，按下
按钮进行hdm文件保存和关联更新。
