编辑绿化带功能是根据用户输入的各种参数在绿化带上开设绿化带断口的功能。
单击[平面—绿化带处理—编辑绿化带]，命令行提示：
请选择道路中心线<回车选择主道路>:
当前并未定义主道路,请重新选择.
请选择道路中心线:
选择完道路中心线后弹出如图 5.5 70所示对话框：
注意：如果所选择道路中心线未定义桩号，则整个更新设置模块不可用。
界面说明：
编辑设置
编辑方式：
指定绿化带断口的生成方式。系统支持的方式包括以下三种：自动断绿化带、两点断绿化带、割绿化带。

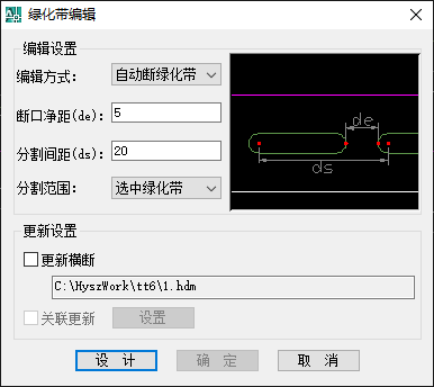

① 自动断绿化带：根据用户输入的分割间距、断口净距、分割范围 三个参数自动对整个绿化带版块进行分割生成绿化带。如图 5.5 71所示：

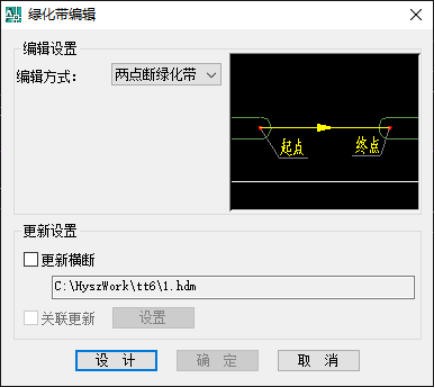

② 两点断绿化带：根据选择的平行于绿化带版块的两个点的跨越范围自动生成一个绿化带，绿化带长度取两个点在绿化带上的间距。如图 5.5 72所示：

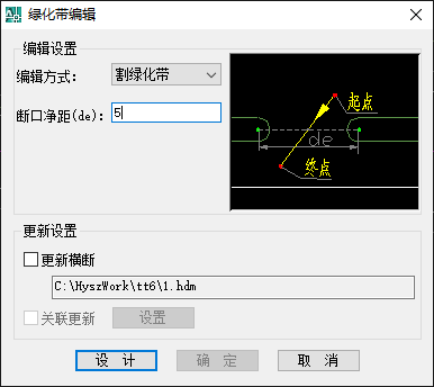

③ 割绿化带：根据选择的垂直于绿化带版块的两个点以及断口净距自动创建绿化带。如图 5.5 73所示：
分割间距：
两个相邻绿化带断口间的距离。
断口净距：
绿化带断口的宽度。
分割范围：
限定绿化带编辑对绿化带板块的编辑范围。
① 选中绿化带：只对用户选中的绿化带版块进行绿化带编辑处理，在“确定”按钮按下后要求用户首先选中绿化带版块线。
② 整条路：对当前道路的所有绿化带版块均进行操作。
更新设置
更新横断
是否更新横断数据文件。
横断文件名
指定要更新的横断数据文件名称。默认显示的hdm文件名为桩号线对应的hdm文件名；如果桩号线对应的hdm文件不存在，则根据桩号代号命名(如当前的桩号代号为AA，则默认显示的hdm文件名为AA.hdm。)，hdm文件名称文本框不可编辑。如果设定的hdm文件不存在，程序会自动把横断数据发生变化的桩号段保存在一个临时文件中，在之后进行其他平面编辑时可以把自动把临时文件中所有桩号段的横断数据一次性更新到横断数据文件中。
关联更新
是否更新与横断数据文件关联的内容（如横断面图、土方量相关表格等）。
设置
设定更新哪些与横断数据文件关联的内容（如横断面图、土方量相关表格等）。
“设计”按钮
根据设计参数进行循环断绿化带操作(但是不会保存横断以及进行联动更新)。
“确定”按钮
保存横断到横断文件中(如果选择了“保存横断”)，以及进行关联更新（如果选择了“关联更新”），然后退出对话框。
如果对话框启动时，所选择道路未定义桩号，则此按钮将不可用。
“取消”按钮
退出对话框。
操作示例（以自动断绿化带为例）：
1. 在对话框中设置好参数，按下
按钮；
2. 对话框自动隐藏，命令行如下提示：
请选择道路中心线:
回退U / 请选择绿化带:
请选择起始段:
回退U / 请选择绿化带:
3. 最终生成效果：
图 5.5 74
