单击[平面—立交标注工具—鼻端标注]，命令行提示：

请选择主线路线：
请选择匝道路线：
点取鼻端圆弧（设置S）：

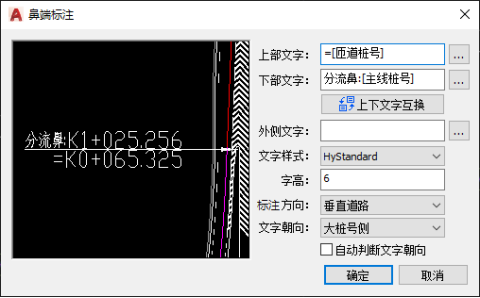

命令行输入S，弹出“鼻端标注设置”对话框：

图 5.596

上部文字、下部文字、外侧文字

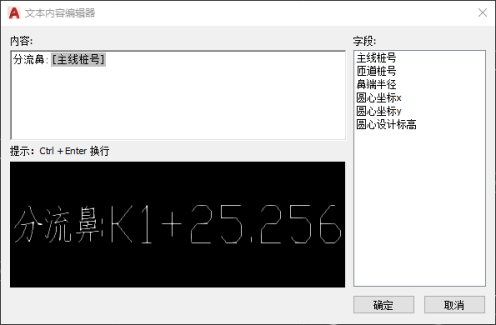

  支持输入及字段支持，点击编辑框后的按钮，弹出文本内容编辑器界面：

支持的字段有：主线桩号、匝道桩号、鼻端半径、圆心坐标x、圆心坐标y、圆心设计标高。

点击“上下文字互换”按钮，实现上部文字与下部文字内容的互换。

当选项勾选时，标注效果中文字朝向可以根据出入口位置及匝道桩号方向，确保鼻端标注创建在相对鼻端位置的匝道外侧，同时根据匝道方向自动确定上下文字方向。

标注方向  支持垂直道路、平行道路方式

文字朝向  支持大桩号侧、小桩号侧方式
