生成连接部数据标注。
单击[平面—立交标注工具—连接部标注]，命令行提示：
请选择已定义桩号的道路中心线：
点击路线

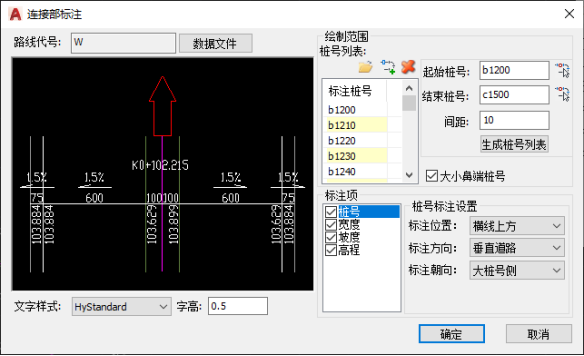

弹出“连接部标注”对话框：
图 5.5 97
数据文件

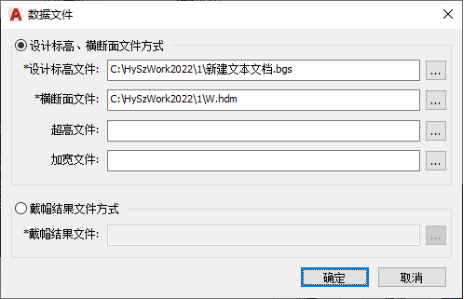

点击【数据文件】按钮，弹出数据文件对话框，可以管理数据文件, 如图所示：
图 5.5 98
“起始桩号”编辑框
输入高程数据图开始绘制的起始桩号，默认路线首桩，使用右边的按钮可以从屏幕上选择。
“结束桩号”编辑框
输入高程数据图绘制的结束桩号，默认路线尾桩，使用右边的按钮可以从屏幕上选择。结束桩号等于起始桩号时只在这一个桩号处标注高程数据。
“间距”编辑框
输入标注间距。
“生成桩号列表 >>”按钮
根据输入的起始桩号、结束桩号、间距生成标注桩号列表，填充到标注桩号列表中（提示并清空原有内容）。
大小鼻端桩号
勾选后自动将大小鼻端桩号添加进桩号列表
桩号列表
列出所有需要标注的桩号。
“添加桩号 >>”按钮
从屏幕选择或从命令行输入桩号，添加到标注桩号列表中。
“导入桩号列表 >>”按钮
从桩号列表文件导入桩号，提示是否清空现有列表。
“删除选中桩号 <<”按钮
从标注桩号列表中删除选中的桩号。
标注项
桩号 设置桩号标注的位置、方向、朝向
宽度 设置板块宽度标注的位置、朝向、单位
坡度 设置横坡标注的位置、朝向、是否标注箭头及箭头样式
高程 设置路面标高标注的位置、方向、朝向以及标注内容（高程\高差）
