横断计算完成之后，可以使用横断计算的结果文件，即戴帽结果文件文件（*.hlj）进行横断出图。

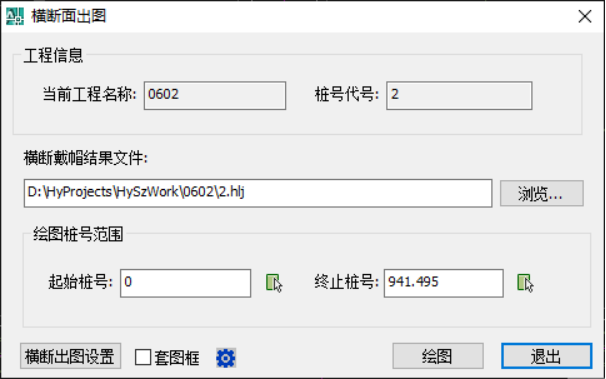

单击[横断—横断土方计算]，将显示横断计算窗口，如下图所示：

图 5.788

横断出图现在依赖，并且仅依赖戴帽结果文件。如果这里修改了戴帽结果文件的路径，则窗口会更新对应的桩号代号及桩号范围。

l 对话框参数说明

1、 工程信息：显示当前的工程名称及桩号代号。

2、 戴帽结果文件路径：显示当前选中的路面结果文件路径，绘图功能将仅依赖当前文件中的数据进行绘制。

3、 绘图桩号范围：显示绘图桩号范围。

4、 横断出图设置：横断出图设置与子章节横断面出图设置（HDCTSZ_NEW）完全相同。

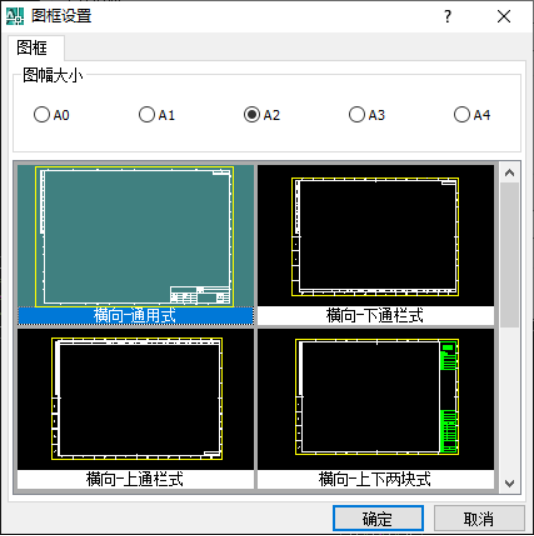

5、 图框设置：设置出图时是否套图框，及如果套图框时，所使用的具体图框，子界面如下图所示：

图 5.789

点击绘图按钮，命令行将要求拾取绘图基点，并进行绘制。
