在横断面设计绘图完成以后，如果用户发现个别断面地面线坡度较大时，可利用此功能进行地面线的挖台阶处理。

操作流程：

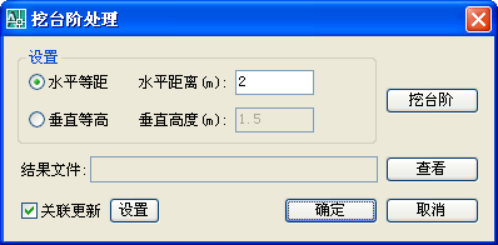

1) 单击[横断—挖台阶处理]，弹出挖台阶设置对话框，如图 5.790所示：

图 5.790

选择挖台阶的方式：水平等距或垂直等高。然后输入水平距离或垂直高度，点击“确定”。

2) 命令行提示：

回车退出 / 选择地面线: 选择需要挖台阶的地面线

指定挖台阶起点:

指定挖台阶终点:

说明：指定挖台阶起点之后，跟随鼠标的移动，从挖台阶起点到鼠标的当前点，台阶线也会随之自动出现。当用户再次点击左键以确定挖台阶终点后，台阶线直接在该地面线上绘制完成，生成挖台阶结果文件，自动更新土方结果文件相应桩号的填挖值。

：控制是否关联更新。

：弹出关联更新设置界面，对要关联更新的选项进行修改。
