该功能定义道路的换土层厚度。
可在指定桩号范围内统一设置一个换土厚度，或者在指定桩号范围内按照断面横向宽度设定不同的换土厚度。
单击[横断—换土层厚度]，命令行提示：
回车提取主道路信息 / 自由输入 Z / 选择已定义桩号的道路中心线:

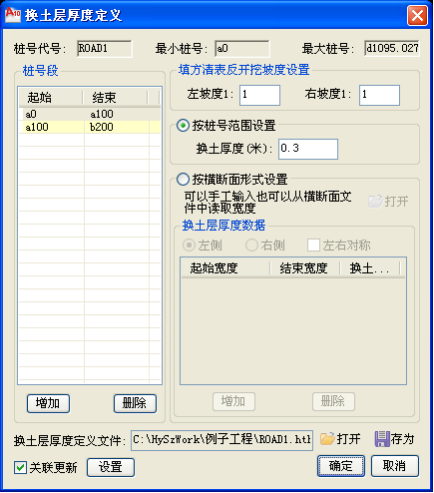

之后弹出“换土层厚度定义”对话框，如图 5.7 60。
对话框参数说明：
:增加填方清表反开挖坡度设置，只对填方清表起作用，挖方清表开挖设置在横断面出图设置中设置。
：指换填开挖时左边坡度，计算土方时填方按照坡度计算，影响最外侧边坡土方量。根据桩号段进行设置，不同桩号段可设置不同坡度值。
：指换填开挖时右边坡度，计算土方时填方按照坡度计算，影响最外侧边坡土方量。根据桩号段进行设置，不同桩号段可设置不同坡度值。
:选择的桩号范围内换土厚度一致。

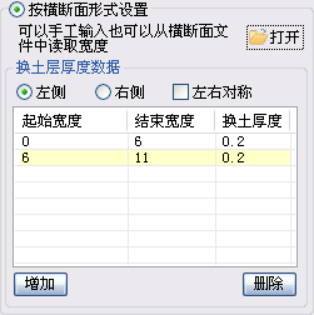

：在选定的桩号范围内，按照横向宽度范围划分不同的换土厚度区域。
读取横断面文件时，各宽度默认值从横断面文件提取。
起始宽度 横向方向上从中心线开始的换土层定义区域开始位置
终止宽度 横向方向上从中心线开始的换土层定义区域终止位置
点击
，确定当数据有修改且保存为主数据文件时是否对相关图形和文件进行关联更新。
点击

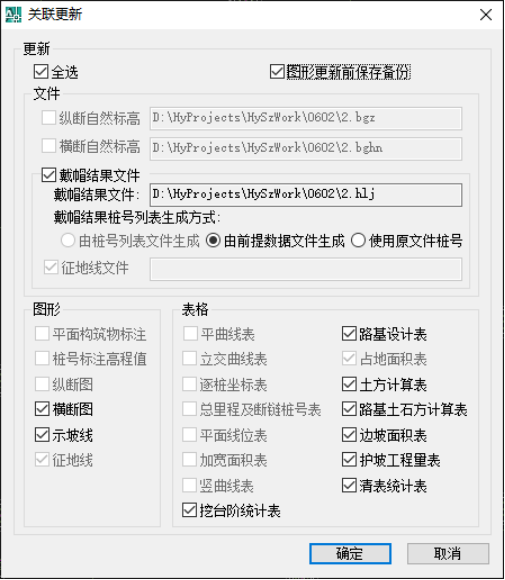

，将弹出关联更新设置界面，对要关联更新的选项进行修改设置，默认显示该文件修改所需要更新的内容项，设置界面如下：
