菜单位置 | 交叉口／基本参数输入 |
功 能 | 输入交叉口的各项基本参数。 基本参数是指：交叉口结构类型、板块尺寸、各道路纵横坡度、基本控制点数据、交叉口最大横坡、角点标高与等高线的计算方法等交叉口基本参数，这些参数必须预先定义。除此之外，还保存了一些控制参数，如标注文字高度、计算线间距、等高距、等高线生成时是否自动简化顶点、是否自动圆顺等。 |

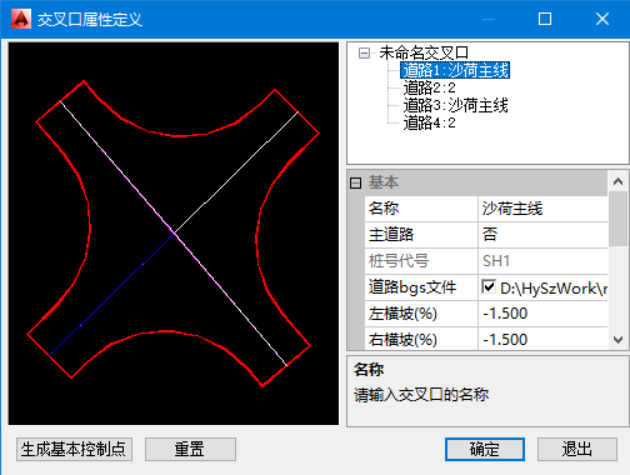

输入界面如图 5.8 2：
生成基本控制点：基本参数输入完毕，点击
，按当前参数生成基本控制点。当中分带或侧分带延伸到交叉口内时，也会在中分带、侧分带和交叉口边界处自动生成控制点。
重置：是按照道路关系重新计算分析基本控制点位置和高程默认值。
确定：保存当前交叉口基本参数（单点确定不生成基本控制点）。
约定：
1． 道路顺序为逆时针，入口点X坐标最小者为第一条道路。（右击交叉口名称可进行自动排序）
2． 道路左横坡、右横坡：自中心线向两侧，下坡为负上坡为正。
3． 道路纵坡：自交叉口中心向外侧，下坡为负上坡为正。
4． 道路转折点：由入口向交叉口中心方向，左侧为左右侧为右。
5． 当道路路脊线有桩号定义和设计标高资料时，首次进入基本参数输入或平面基本控制点和bgs计算结果一致时，默认勾选中“道路bgs文件”。勾选时，路脊线上的基本控制点由bgs计算得到（否则则根据默认道路纵坡计算得到），同时也会影响计算线标高的计算。当不需要从bgs计算时，可去掉此勾选。
