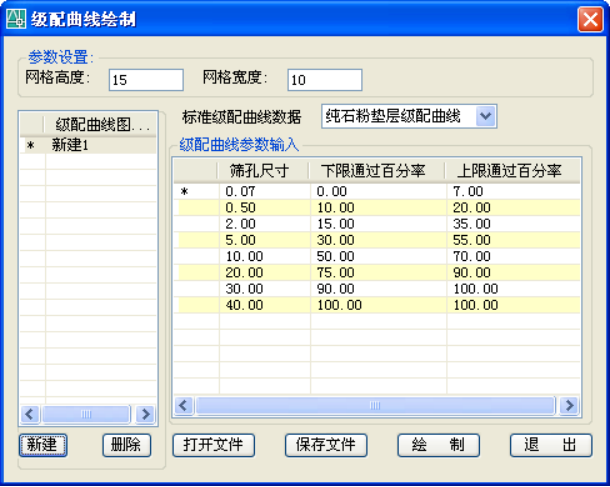

用来绘制矿料级配曲线。对话框界面如图 5.777所示。

图 5.777

操作步骤：

1、点击对话框左下角的按钮建立一种级配曲线图名称；

2、在级配曲线参数列表中输入数据，也可以从当中选择；

3、如果需要可以保存文件；

4、点击按钮；

5、选级配曲线图插入点。绘制好的图形如图 5.778所示。

图 5.778

注意：如果您没有建立一种级配曲线图名称而直接在级配曲线参数列表中输入了数据，则此时仅仅可以绘制，而不能保存文件。
