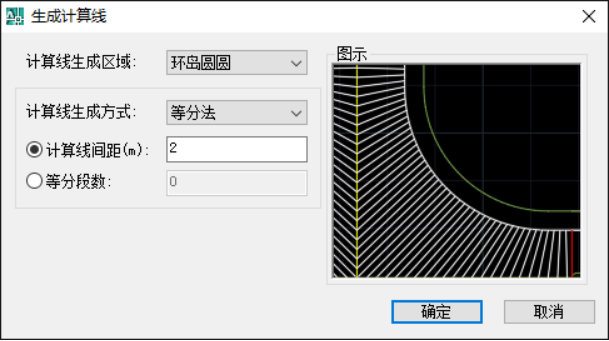

生成的计算线将用于后构造交叉口的三维数字模型。使用功能后，将弹出生成计算线窗口如下图所示：

图 5.85

软件提供三种生成计算线的方式，分别是等分法、圆心法和平行线法。针对不同的生成区域，允许使用的生成方法将有所不同。针对每种生成方法，提供间距或者等分段数两种参数形式。

l 对话框参数说明

1、 计算线生成区域：软件提供四种分区方式，分别是全部生成、选择分区、选线生成、环岛圆圆。其功能如下：

①全部生成：自动生成整个交叉口区域内的等高线。

②选择分区：选择交叉口内的单个分区，并生成单个分区内的计算线。

③选线生成：用于主动选择单个交叉口分区，及交叉口分区内的控制点，并生成单个分区内的等高线。

④环岛圆圆：主要用于环岛的情况。

其中前两种方式为自动生成的方式，软件将自动寻找交叉口范围并自动分区，完成等高线计算。优点是速度快，能处理大多数情况；缺点是可能因为找不到边界而不成功。第三种方式则主要是为了处理自动处理时无法生成的情况。

2、 计算线生成方式：提供等分法、圆心法和平行线法三种方式。其中参数部分，允许使用间距或者等分段数来设置。

需要说明的是，对于选线生成的方式，实际是由用户手工确定边界的一种方法。选择此方法后程序首先提示：

回车退出 / 选择路脊线:

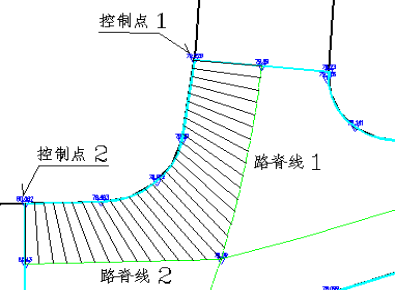

此时应逐根选择一个分区内的所有路脊线（如图 5.86路脊线1、2），然后回车结束路脊线选择。此时命令行提示：

回车退出 / 选择标高控制点1:

回车退出 / 选择标高控制点2:

应选择路边线上起始端两个控制点。（如图 5.86控制点1，2）选择后提示：

Esc退出,选择两个控制点之间的一点:

这是为了确定在封闭边界的那一侧绘制计算线，点取两控制点间边界线上任意点即可。

图 5.86

需要注意的是：无论哪种方法生成计算线，路脊线交点、端点，路边线端点必须有控制点。另外所有在路脊线上、路边线上的控制点均影响计算线，也就是除说基本控制点外，用户还可在路脊线及路边线上任意位置定义控制点。基本控制点标高可通过【控制点工具-修改控制点的标高】修改。
