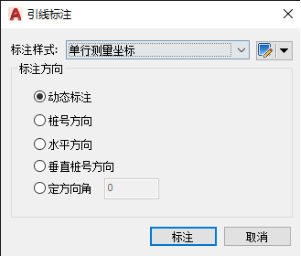

选择标注样式，设置标注文字方向，标注当前图指定点的标高、高程等信息，如图 5.5 128所示：
“标注样式”下拉列表
列出当前已经保存的所有标注内容样式，选择列表中的某样式后，使用该样式作为当前标注样式。
默认样式有：
标注样式复核按钮
点向下箭头弹出操作选择菜单
提供编辑、复制新建、新建、删除操作，选中后，在菜单前打勾。
编辑：选择后弹出“引线标注样式设置”对话框。
复制新建：选择后根据当前样式复制新建出一个新的样式（新样式名称为“[当前样式]副本”），并打开“引线标注样式设置”对话框对新建样式进行编辑。
新建：点击新建后,生成一个新的标注样式（名称为标注样式n，n为当前最大值），样式中的内容为空。打开“引线标注样式设置”对话框对新建样式进行编辑。
删除：删除当前样式。弹出对话框确认。
引线标注样式设置对话框
标注内容列表
列出要标注的内容模板，每行分别代表标注中的一行文字，“----------分隔线----------”表示从标注定位点引出的分隔线。列表中各行的相对位置决定了标注文字的行位置。
“
”
在标注内容列表中的选中行之后添加一行，点击
弹出标注内容编辑器。
“标注内容”编辑框：
输入一行标注内容，模板中用“<>”括起来的变量，在标注时替换为实际值。
“横坐标”按钮：
点击后在标注内容编辑框后追加一个“<横坐标>”，表示标注点测量坐标的横坐标(保留小数点后三位小数)。
“纵坐标”按钮：
点击后在标注内容编辑框后追加一个“<纵坐标>”，表示标注点测量坐标的纵坐标(保留小数点后三位小数)。
“路面高程”按钮：
点击后在标注内容编辑框后追加一个“<路面高程>”，表示标注点处的路面高程或交叉口高程(保留小数点后三位小数)，如果取不到值就设为空。
“地面高程”按钮：
点击后在标注内容编辑框后追加一个“<地面高程>”，表示标注点处的地面高程(保留小数点后三位小数)。
“路线代号”按钮：
点击后在标注内容编辑框后追加一个“<路线代号>”，表示所选路线的代号。
“桩号”按钮：
点击后在标注内容编辑框后追加一个“<桩号>”，表示标注点处的路线桩号。
“道路名称”按钮：
点击后在标注内容编辑框后追加一个“<道路名称>”，表示所选道路的名称。
“工程名称”按钮：
点击后在标注内容编辑框后追加一个“<工程名称>”，表示当前工程的名称。
以上变量模板若不是通过点击按钮，而是直接在输入文本框中输入，同样会被识别并替换。
“输入”按钮：
点击后在标注内容编辑框后追加一个“ <:命令行提示>”，表示在进行图面标注时在命令行中输入要标注的内容。
以上变量模板若不是通过点击按钮，而是直接在输入文本框中输入，同样会被识别并替换。
“
”按钮
删除标注内容列表中选中的行。不能删除“----------分隔线----------”行。
“
”按钮
把标注内容列表中选中的行上移一行。
“
”按钮
把标注内容列表中选中的行下移一行。
标注方向选择：
“动态标注”
在图面拖动鼠标选定标注方向。
“桩号方向”
标注方向和路线桩号方向相同。
“水平方向”
标注方向总是水平。
“垂直道路”
标注方向垂直于路线。标注位置起点（非标注点）在路线左侧或右侧时处理不同（标注方向都是远离路线方向）
“定方位角”
选择该项后可以在后面的编辑框中输入方位角，单位角度。
点击
，命令行提示：
进入命令行模式。如果标注内容中有道路数据（如道路名称、路面高程），从图面选择道路（自动获取交叉口，以从中取高程）；如果有路线数据（路线代号、桩号、桩号方向、垂直道路）没道路数据，应从图面选择路线或道路；如果有地面高程数据，且没有选择道路，或所选道路没有关联地形，应从图面或列表中选择地形。选择完成后循环以下过程：
点取或输入标注点 [放弃(U)/改标注方式(G)/输入测量坐标(S)]<回车退出>:
“点取或输入标注点”：直接在图面点取或输入点。
“放弃”：删除上次的标注。
“改标注方式”：回到前面的“坐标标注”对话框中。
“输入测量坐标”：直接输入测量坐标，格式为“纵坐标,横坐标”。此时命令行变为：
输入测量坐标X,Y [放弃(U)/改标注方式(G)/点取或输入标注点(D)]<回车退出>:
输入要标注的点后，再输入标注文字的定位点：
点取标注位置 <回车退出>:

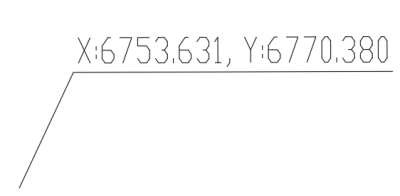

图 5.5 129
说明：引线标注支持“交互调整引线标注”和“拖动引线标注夹点”。
