路幅变宽命令是用来处理道路变宽部分的过渡段，以直线或者高次抛物线的形式平滑的连接路幅不同的两段道路，同时对绿化带进行相应的连接或者断开处理。
需要注意的是，处理时选择的道路必须属于同一条道路而且已经定义了桩号，否则程序不能处理。
单击[平面—渠化与变宽—路幅变宽]，命令行提示：
请选择道路中心线<回车选择主道路>:
此时如果选择的道路中心线没有定义桩号，则提示“所选道路没有定义桩号，请定义完桩号后再进行路幅变宽。”

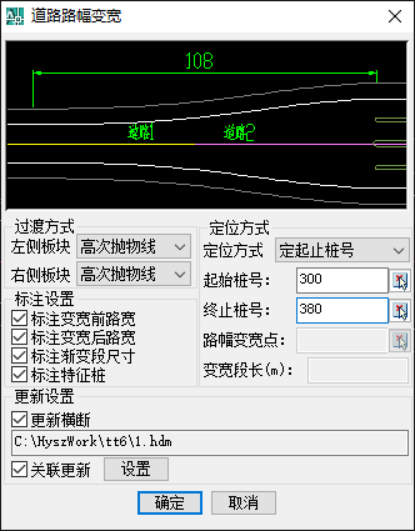

选择完道路中心线后弹出如图 5.5 77所示对话框：
界面说明：
过渡方式
左侧板块：
指定左侧板块的过渡方式。共有线性、高次抛物线、无变宽三种。
右侧板块：
指定右侧板块的过渡方式。共有线性、高次抛物线、无变宽三种。
定位方式
定位方式：
共有定起止桩号，定变宽段长，定起始桩号拖动，定结束桩号拖动四种定位控制方式。
④ 定起止桩号：起始桩号和终止桩号文本框以及后面的两个拾取桩号按钮可用。拾取桩号按钮按下后从图面上拾取道路的桩号。起始桩号所在的道路为路幅变宽的第一条道路，终止桩号所在的道路为路幅变宽的第二条道路。
⑤ 定变宽段长：路幅变宽点和变宽段长可用。路幅变宽点指的是变宽前的路和变宽后的路的临界点，路幅变宽点前的那条路为路幅变宽的第一条路，路幅变宽点后的那条路为路幅变宽的第二条路。确定按钮按下后，通过拖动指定变宽段的位置。
⑥ 定起始桩号拖动：起始桩号文本框以及后面的拾取桩号按钮可用。起始桩号所在的道路为路幅变宽的第一条路，第一条路后面(沿桩号方向)紧邻的那条路为路幅变宽的第二条路。确定按钮按下后，通过拖动指定变宽段的位置。
⑦ 定结束桩号拖动：终止桩号文本框以及后面的拾取桩号按钮可用。终止桩号所在的道路为路幅变宽的第二条路，第二条路前面(沿桩号方向)紧邻的那条路为路幅变宽的第一条路。确定按钮按下后，通过拖动指定变宽段的位置。
起始桩号：
路幅变宽段的起始桩号。
终止桩号：
路幅变宽段的结束桩号。
路幅变宽点：
变宽前的路和变宽后的路的临界点。
变宽段长：
路幅变宽段的长度。
标注设置
标注变宽前路宽：
是否标注变宽前道路宽度。
标注变宽后路宽：
是否标注变宽后道路宽度。
标注渐变段尺寸：
是否标注渐变段长度。
标注特征桩：
是否标注特征桩。
更新设置
更新横断
是否更新横断数据文件。
横断文件名
指定要更新的横断数据文件名称。默认显示的hdm文件名为桩号线对应的hdm文件名；如果桩号线对应的hdm文件不存在，则根据桩号代号命名(如当前的桩号代号为AA，则默认显示的hdm文件名为AA.hdm。)，hdm文件名称文本框不可编辑。如果设定的hdm文件不存在，程序会自动把横断数据发生变化的桩号段保存在一个临时文件中，在之后进行其他平面编辑时可以把自动把临时文件中所有桩号段的横断数据一次性更新到横断数据文件中。
关联更新
是否更新与横断数据文件关联的内容（如横断面图、土方量相关表格等）。
设置
设定更新哪些与横断数据文件关联的内容（如横断面图、土方量相关表格等）。
“确定”按钮
根据设计参数绘制路幅变宽段。
“取消”按钮
退出路幅变宽对话框。
操作示例：
1. 选择过渡方式；
2. 选择定位方式。除了“起止桩号”控制方式以外，其余三种控制方式都可以进行动态的拖动；
3. 进行标注设置。可以设定是否标注路宽、渐变段尺寸以及特征桩；
4. 进行更新设置。可以设定是否更新横断数据文件以及是否进行关联更新。点击
按钮后可以设定更新哪些与横断数据文件关联的内容（如横断面图、土方量相关表格等）；
5. 点击
，完成设计。

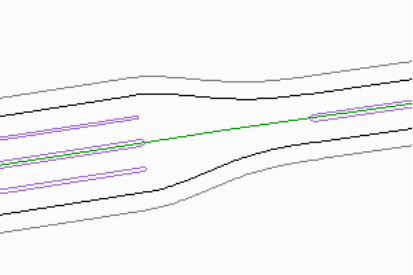

处理前如图 5.5 78：

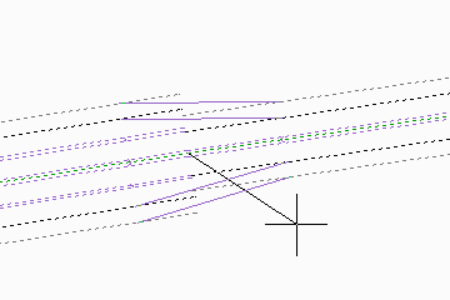

处理中如图 5.5 79：

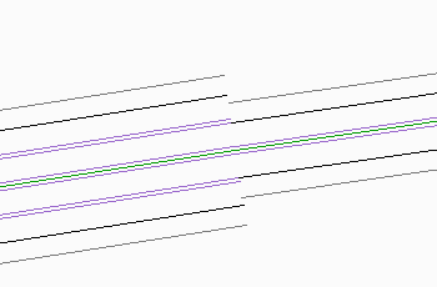

处理后如图 5.5 80：
