该功能用于向系统中增加自定义形状的挡土墙，从而扩充原有系统支持的挡墙库的类型。

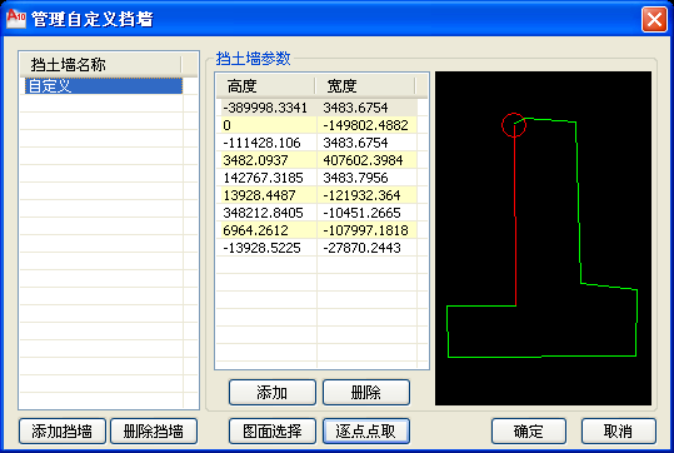

主界面如下：

图 5.745

对话框操作说明：

：在挡土墙列表中增加一行，默认名称为“自定义挡土墙n”，新添加的挡墙参数为空。

：

命令行提示：

请选择表示挡土墙的多段线:

请指定起点 或[回车系统默认起点]:

请输入挡墙名称:

所选实体完全闭合且输入了名称以后返回主界面中，名称添加到挡土墙列表中，右侧显示其参数。

：在图面上逐点点取构成挡墙的特征点，完成后，添加到挡墙参数列表中。

命令行提示：

请依序指定起点:

请依序指定下一点 或[回车结束]:

请依序指定下一点 或[回车结束]:

请依序指定下一点 或[闭合(C)/回车结束]:

请输入挡墙名称:

注意：

1. 添加自定义挡墙，所选择的多段线必须是“闭合”的。

2. 程序默认所选的自定义挡墙为在布置在道路右侧布置时的样式，由于挡墙的起点位置对计算结果有影响，因此请选择合适的起点位置。起点最好是在图形的左侧，否则在出图时挡墙位置可能不正确。

3. 立面设计时，填方自定义挡墙可以设置接入点。该“接入点”只在自定义挡墙顶部是平的情况下起效，否则程序会根据挡墙总高和埋深自动计算接入点。

4. 如果添加了自定义挡墙以后再安装新版本的软件，请先保存Using目录下的HyDtqSize.mdb文件，此文件如果被删除的话会丢失自定义挡墙数据。
