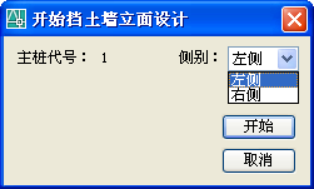

单击[横断—挡土墙—立面设计]弹出如下界面：
图 5.7 46

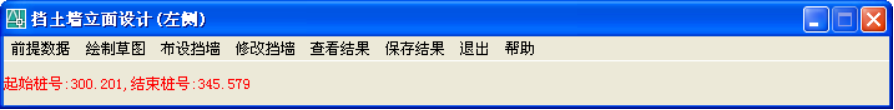

选择“侧别”后单击
弹出如下界面：
图 5.7 47中对话框下面的区域用于显示当前动态拖动的状态，如图中红色文字所示。
对话框说明：
菜单名称 | 说明 |

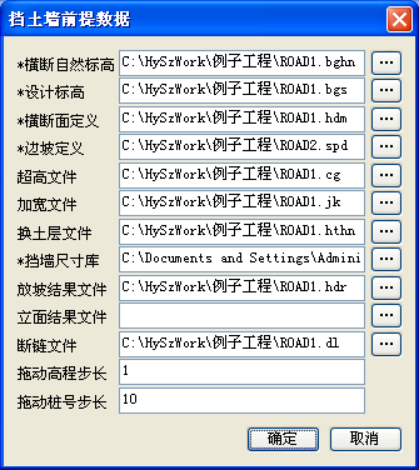

前提数据 | 单击“前提数据”菜单弹出如下对话框 如下图：
图 5.7 48 l 带“*”表示该文件是进行立面设计所必需的文件，不带“*”表示该文件是可选的。 l “边坡定义文件”此文件里定义了挡墙的插入位置。如果没有此文件软件认为挡墙的插入位置是道路的板块边缘。 l “挡墙尺寸库”此数据库中主要存储了各个类型、高度的挡墙的尺寸数据。在动态设计过程中软件根据墙的高度从此库中选型。 l “放坡结果文件”放坡结果文件中记录了上次边坡设计的结果。如果存在此文件“绘制草图”时，软件会从此文件中提取上次挡土墙的数据。 l “拖动高程步长”动态拖动各个尺寸时的高程步长。 l “拖动桩号步长”动态拖动各个尺寸时的桩号步长。 |

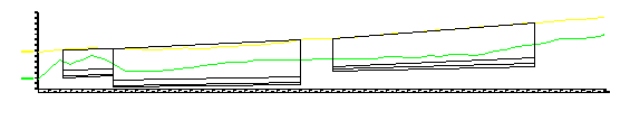

绘制草图 | 单击“绘制草图”菜单可以在屏幕上绘制挡土墙立面设计草图，可以在此草图上进行动态设计。草图如下图 5.7 49所示
图 5.7 49 |

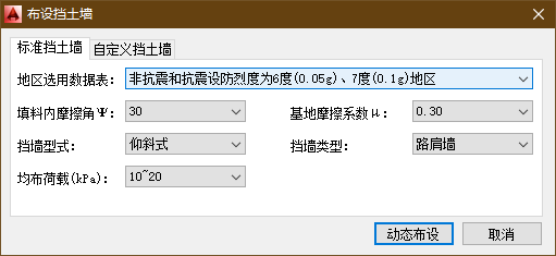

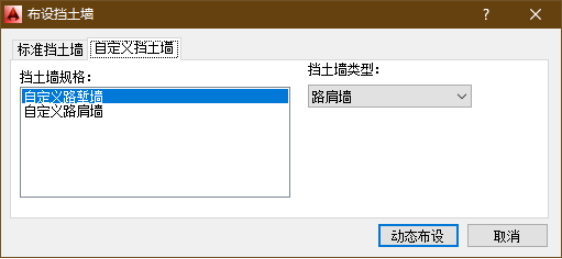

布设挡墙 | 单击“布设挡墙”菜单弹出如下对话框图 5.7 50(1)和图 5.7 50(2)，可布设标准挡土墙或自定义挡土墙：
图 5.7 50(1)

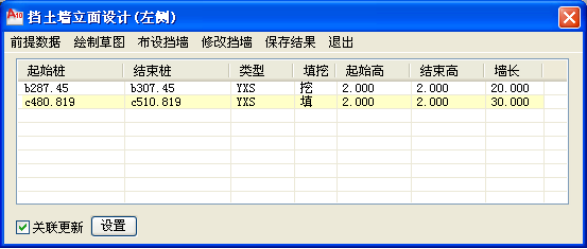

图 5.7 51(2) 选择挡墙类型和填挖方类型后点击 设计主界面对话框如下：
界面说明： 1. 列表中，除“类型”和“填挖”列不能输入和修改外，其他各列均可输入； 2. 起始桩的范围为（前段挡墙起始桩号，本段挡墙结束桩号），输入完毕，程序会检查输入的数值是否超过该范围，超过则输入无效； 3. 结束桩的范围为（本段挡墙起始桩号，后段挡墙结束桩号），输入完毕，程序会检查输入的数值是否超过该范围，超过则输入无效； 4. 自动调整后段挡墙的范围，如果输入数值大于后段挡墙起始桩号，则调整后段挡墙起始桩号为输入值； 5. 输入“墙长”时，与输入“结束桩”的规则相同； 6. 输入完毕，会按照输入的参数更新草图上对应的挡墙； 7. 在草图上修改挡墙（拖动或删除）结束后，列表中的数据会相应更新； 8. 点击列表中某一项，图面上相应的实体会闪烁。 |

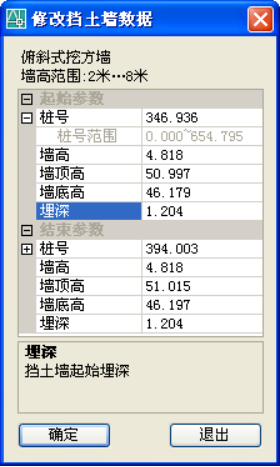

修改挡墙 | 单击“修改挡墙”，命令行提示： 选择要修改的立面实体: 选择要修改的挡墙里面后弹出图 5.7 53对话框。
图 5.7 53 当修改的墙是填方墙时对话框中会出现一个 单击 修改完各项参数后单击 |

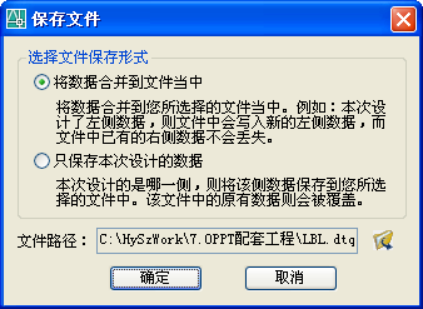

保存文件 | 单击“保存结果”菜单对设计结果进行保存。 修改为点击“保存结果”时，弹出一个对话框，询问用户保存文件的方式：
图 5.7 54 |
