用来在平面线型设计完毕后，检查线型单元的各种参数以及线型的组合是否符合规范的各项要求。

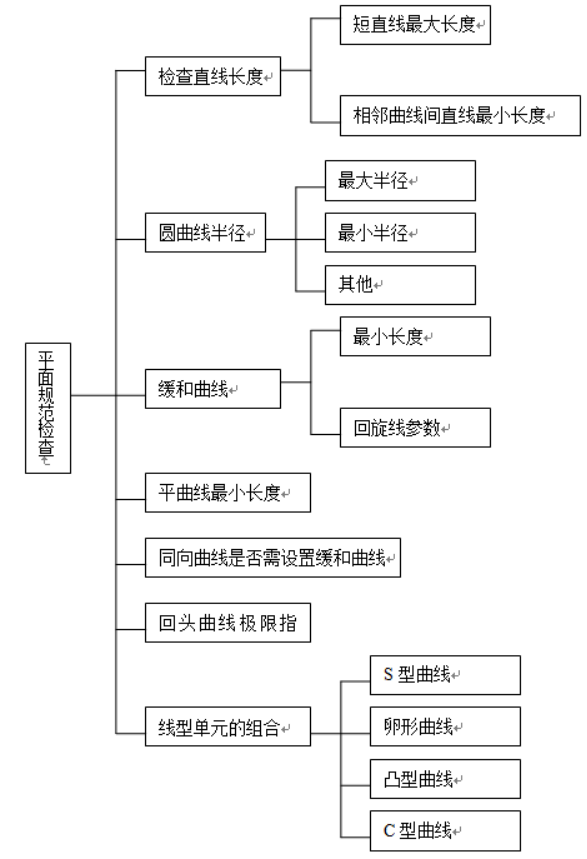

平面规范检查的内容如图 5.4 52：

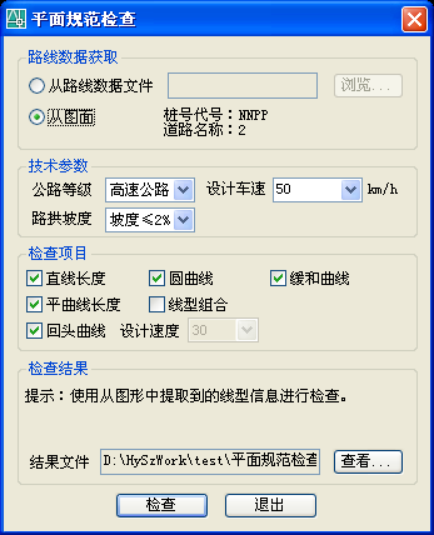

单击[路线—平面规范检查]，弹出对话框如图 5.4 53所示：
l 界面说明
对话框分为四个部分：数据文件选择、技术参数输入、检查项目设置和状态提示区域。
1) 数据文件选择
默认显示主桩号对应的文件。如果没有指定交点文件，则尝试从当前打开的图形中提取线型信息，并在对话框下面的“提示”部分给出提示；如果没有提取到线型数据，则提示用户选择交点文件。
2) 技术参数输入
查规范时需要一些技术参数，在这里选择和输入。
3) 检查项目设置
共有6个检查项目。
4) 状态提示
提示程序运行时遇到的错误以及当前正在检查的项目。
l 操作流程
1) 在路线数据获取区域选择提取线型信息的方式。
如果选择的是
则按
按钮选择文件或者输入线型文件，对话框初始化时默认显示主桩号对应的文件。
如果选择的是
则在选择以后对话框立即隐藏，在命令行提示：
回车主道路 / 点取道路中心线:
此时如果回车则自动搜索并提取出主桩号对应的道路线型信息；如果点取道路中心线，就会提取所选择的中心线线型信息。
选择完毕，提取扩展数据中的公路等级和设计车速并将数值赋给对话框，之后返回对话框。
2) 选择公路等级、输入设计车速。
3) 选择要检查的项目。
4) 按
按钮开始检查。
5) 检查完毕后，程序将检查结果写入当前工程目录下的“平面规范检查结果.txt”文件当中。
6) 点击
按钮，查看结果文件。至此检查完毕。
l 检查结果报告
示例如下：
平面规范检查结果 检查时间：2007年8月16日，10：42：48 1、道路参数： 桩号代号：NNPP 道路名称：2 道路等级：高速公路 设计车速： 80 km/h 2、平面线型参数检查结果： 设计规范：《公路路线设计规范》 JTJ D20-2006 直线部分： 1 . 提示：第2段与第4段平曲线为反向曲线，两曲线间的直线长度为108.946 m，规范规定，反向曲线间最短直线长度不宜小于2*V=160 m 。（规范28页 7.2.2） 2 . 提示：第4段与第6段平曲线为同向曲线，两曲线间的直线长度为163.691 m，规范规定，同向曲线间最短直线长度不宜小于6*V=480 m 。（规范28页7.2.2） 圆曲线部分： 1 . 提示：第2段平曲线中圆曲线半径为250.000 m，小于规范中的一般最小半径400.000 m 。（规范29页 表7.3.2） 2 . 提示：第2段平曲线中圆曲线半径为250.000 m，小于规范中规定的不设超高圆曲线最小半径2500.000 m,由于与直线径向连接，因此应该设置缓和曲线。（规范29页 7.4.1以及 表7.4.1） 3 . 提示：第4段平曲线中圆曲线半径为300.000 m，小于规范中的一般最小半径400.000 m 。（规范29页 表7.3.2） 4 . 提示：第4段平曲线中圆曲线半径为300.000 m，小于规范中规定的不设超高圆曲线最小半径2500.000 m,由于与直线径向连接，因此应该设置缓和曲线。（规范29页 7.4.1以及 表7.4.1） 5 . 提示：第6段平曲线中圆曲线半径为500.000 m，小于规范中规定的不设超高圆曲线最小半径2500.000 m,由于与直线径向连接，因此应该设置缓和曲线。（规范29页 7.4.1以及 表7.4.1） 6 . 提示：第8段平曲线中圆曲线半径为400.000 m，小于规范中规定的不设超高圆曲线最小半径2500.000 m,由于与直线径向连接，因此应该设置缓和曲线。（规范29页 7.4.1以及 表7.4.1） 缓和曲线部分： 所有缓和曲线单元完全满足规范要求。 平曲线长度部分： 1 . 提示：第2个平曲线单元的总长度为178.910m，小于规范规定的平曲线最小长度一般值400.000 m 。（规范33页 表7.8.1） 2 . 提示：第4个平曲线单元的总长度为141.749m，小于规范规定的平曲线最小长度一般值400.000 m 。（规范33页 表7.8.1） 3 . 警告：第6个平曲线单元的总长度为66.819m，小于规范规定的平曲线最小长度极限值140.000 m 。（规范33页 表7.8.1） 4 . 警告：第8个平曲线单元的总长度为65.239m，小于规范规定的平曲线最小长度极限值140.000 m 。（规范33页 表7.8.1） 回头曲线部分： 所有回头曲线指标完全满足规范要求。 线型组合部分： 线型组合完全满足规范要求。 |
