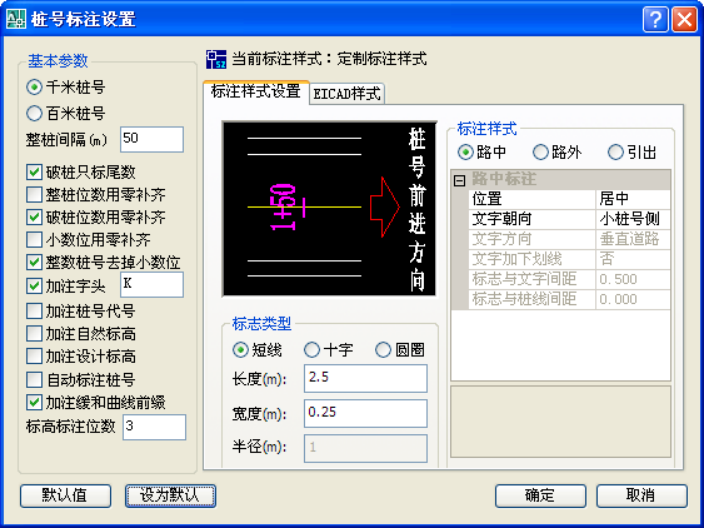

单击[路线--桩号标注设置]，弹出“桩号标注设置”窗口，如图 5.445：

图 5.445

注意：

（1）破桩即非整桩。即“+”号后不是0，如：设为千米桩号时，1+050等；

（2）当选择加注自然、设计标高时，程序会将其标注在标注短线下，括号内的是自然标高。

（3）在“基本参数”栏中设定的“整桩间隔”将作为以后“横断提取自然标高”、“逐桩坐标表”等的依据。如将“整桩间隔”设置为50，则在后面的[横断—地形图提取自然标高]中每隔50米提一处，[表类—逐桩坐标表]的间隔同为50米。

（4）“整路标注桩号”选中此复选框，在定义过桩号后软件会自动对刚定义过桩号的道路进行桩号标注。

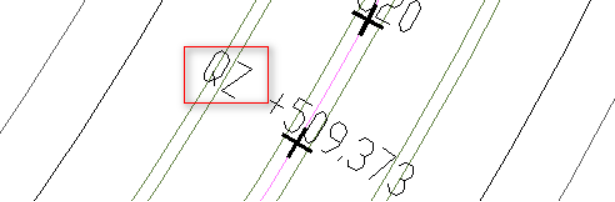

（5）“加注缓和曲线前缀”选中此复选框，平曲线特征点桩号标注前缀。如图 5.446所示：

图 5.446

（6）“标注样式设置”可以根据自己的设计习惯来选择定制。
