单击[平面—立交标注工具—桥梁布跨]，命令行提示：

请选择路线：
弹出“桥梁布跨”对话框：

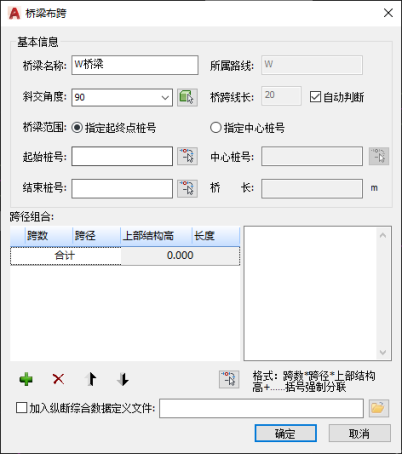

图 5.5101

桥梁名称

输入桥梁名称，需保证唯一性。

所属路线

选择所属路线，列表中列出当前工程中的所有路线，可用右边的按钮从图面选择。修改模式下该项只读。

“桥梁分幅”下拉框

可以对桥梁分幅设计。

斜交角度

中心线向右旋转到路线方位角的夹角，取值范围30~150度

桥跨线长

指定桥跨线绘制的长度，当选择“自动判断”时，程序将按照道路边线自动绘制桥跨线。

桥梁范围

指定起终点：选中指定起终点。

指定中心桩：录入桥梁的中心桩号，以及跨径组合，确定桥梁位置。

桥长

自动显示起止桩号之间的距离，只读。

跨径组合

分为列表和数据框两部分，列表和数据框的数据相同且联动。

列表：可以进行一定的自动计算。下方有增加、删除、上移、下移按钮。

数据框：输入跨径组合，格式为“跨数*跨径+跨数*跨径...”，如30、20+50+30、2*30+50+2*30等。跨径总长要等于桥长。可以使用右边的按钮从图面定义，软件在图面上画出桥梁起止桩号位置、已定义跨径位置、立交出入口特征桩位置，

命令行提示如下：
对齐到xxx
添加一跨[删除一跨(D)/指定对齐值(T)]:

桥长加入纵断综合数据定义文件

勾选后，选择对应的纵断综合数据定义文件（*.ZdData），点击确定时会将桥梁布跨数据存入所选文件（*.ZdData）中。
