工程量统计的辅助功能，必须定义过闭合区域之后，才可进行工程量统计。

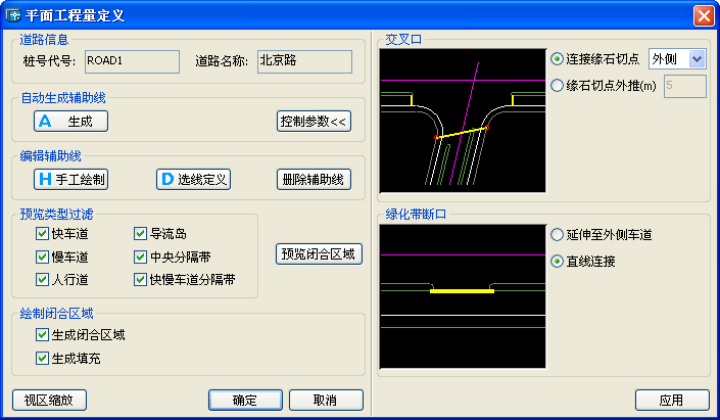

单击[平面—工程量定义]，弹出如图 5.5102的对话框：

图 5.5102

使用步骤：

1. 修改合适的交叉口、绿化带断口辅助线绘制形式。

2. 点击“应用”或“生成”完成自动生成辅助线。

3. 预览软件自动生成的闭合区域是否合适，若不合适，编辑辅助线位置。

4. 设置是否生成闭合区域、是否生成填充，点击“确定”完成。

参数说明：

点击菜单后，命令行提示：

请选择道路中心线 或[回车提取主桩号道路]:

“自动生成辅助线”：根据辅助线控制参数自动生成辅助线。

“控制参数”：隐藏/显示交叉口及绿化带断口处的辅助线生成方式。

“手工绘制”：模拟CAD多段线的绘制方式在图面绘制辅助线，命令行提示：

指定起点:

指定下一个点或 [圆弧(A)/长度(L)/放弃(U)]:

“选线定义”：将图面已有的曲线转换为辅助线，命令行提示：

选择要转换为辅助线的曲线:

“删除辅助线”：从图面删除道路的辅助线，命令行提示：

选择要删除的辅助线 或[回车删除全部]:

“预览闭合区域”：根据绘制的辅助线、道路板块边线生成闭合区域，预览结束后，闭合区域将被删除。

“生成闭合区域”：设置点击“确定”按钮后是否生成闭合区域。

“生成填充”：设置生成的闭合区域是否绘制填充。

“确定”：点击按钮后保存辅助线、生成闭合区域。
