编辑图面已有的闭合区域。

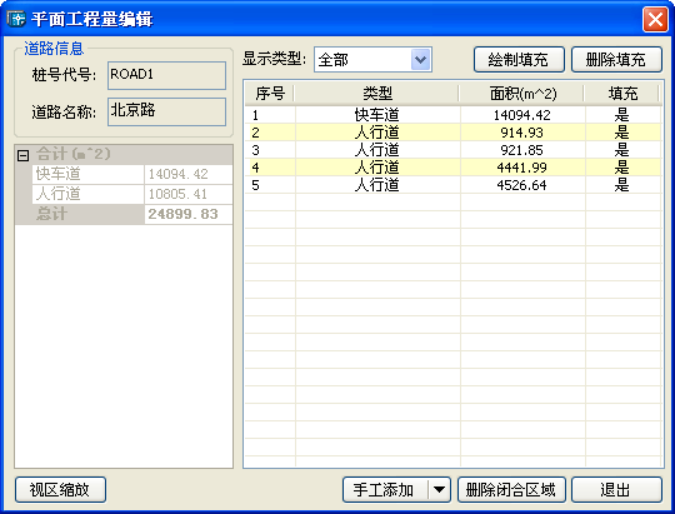

单击[平面—工程量编辑]，弹出如图 5.5103的对话框：

图 5.5103

参数说明：

点击菜单后，命令行提示：

请选择道路中心线 或[回车提取主桩号道路]:

“显示类型”：控制列表中显示的闭合区域，可选项有全部、快车道、慢车道、人行道、导流岛、中央分隔带、快慢车道分隔带。

“绘制填充”：绘制闭合区域填充，命令行提示：

选择要绘制填充的闭合区域 或[回车绘制全部]:

“删除填充”：删除闭合区域填充，命令行提示：

选择要删除填充的闭合区域 或[回车绘制全部]:

“手工添加”：软件提供了选择图面闭合区域、逐根构造、手工绘制三种方式绘制闭合区域，命令行提示：

选择构成板块区域的闭合曲线或 [逐根选择构造(S)/手工绘制(H)]:

“删除闭合区域”：从图面删除闭合区域，命令行提示：

选择要删除填充的闭合区域 或[回车删除全部]:

“类型”列：修改闭合区域类型。

“填充”列：修改闭合区域是否绘制填充。
