用来绘制横断结构图，并且支持不同的板块组合的情况。支持选择结构层图例，支持路缘石规格的定制。
单击[横断—标准横断面定义]，命令行提示：
选择已定义桩号的道路中心线或 [自由输入(Z)]<提取主桩号道路信息>:

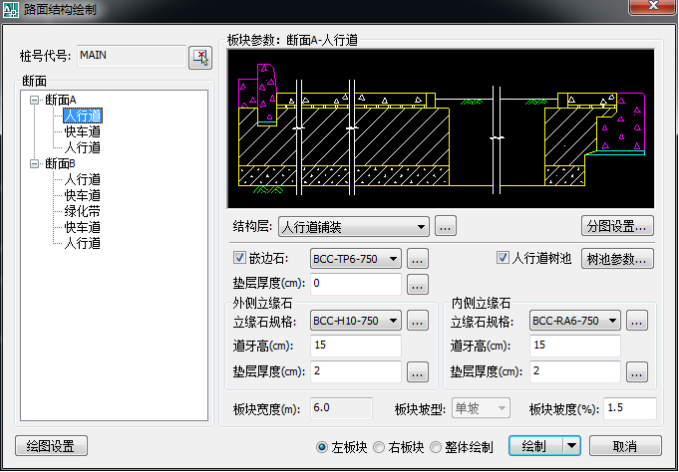

可以由图面拾取需要定义标准横断的路线，也可以提取当前主桩号道路或者采用自由输入的模式。完成后弹出“路面结构绘制”窗口，如图 5.7 72：
界面左侧显示桩号代号及桩号代号对应的断面列表。根据左侧所选的断面及板块不同，右侧显示对应的板块图示及板块参数。
l 对话框参数说明
1、 桩号代号：对于不同的路线，软件现在分别使用自己对应的结构层数据。这里用于显示当前正在编辑数据所属的路线桩号。右侧的拾取按钮用来切换路线桩号。切换桩号后界面数据将进行切换。
2、 断面列表：树控件第一级显示断面列表，第二级显示断面下由左到右的所有版块。这里允许添加和删除断面，但是不能随意修改版块组合的情况。
树控件中使用右键菜单来完成需要的添加、删除、绘制、编辑工作。且针对不同的情况使用不同的右键菜单。
断面右键菜单
绘制方法包含：绘制左板块、绘制右板块、整体绘制。
编辑方法包含：重新提取（从图面上指针断面处提取断面形式）、重置为（将当前板块数据重置为软件默认的单板块至四板块数据）以及删除断面方法。
板块右键菜单
绘制方法：绘制单个板块。
编辑方法：编辑结构层（编辑当前板块的结构层参数，将调用结构层编辑界面）、修改标题名称（修改板块绘制及整体绘制时的标题名称，将调用标题名称编辑界面，如下所示）
板块右键菜单

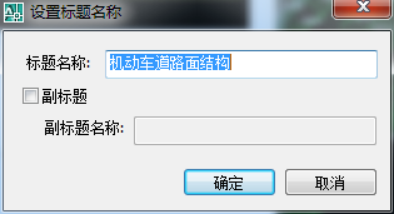

图 5.7 73设置标题名称
空白右键菜单
当右键点击树控件中空白位置时，显示空白位置的菜单。
编辑方法：图面提取（由图面桩号处提取断面）、添加断面（添加一个断面）。
3、 版块参数：道路软件中使用到的板块形式包括人行道、慢车道、绿化带和快车道。对于每种板块，使用各自的界面来设置其详细参数。
4、 绘图设置：用来设置结构层绘制时使用到的颜色、标注、文字以及其他设置。绘图设置在横断结构层整体绘制及绘制单个板块时均有效。
5、 绘制：绘制当前选中的断面的整体结构图，依据左侧单元按钮的不同，可以分别绘制左半部分、右半部分或者整体绘制。整体绘制的右侧下拉菜单将显示所有可以绘制的选项。包含横断结构图以及板块结构图。
图 5.7 74绘制下拉菜单
