设置在线形设计中的相关控制参数，有多个入口可以进入：
1)点击菜单【路线】-【线形设计设置】。
2)点击菜单【路线】-自动布线,在自动布线的命令交互中，输入线形设计设置的关键字S，进入设置。
3)点击菜单【路线】-导线法编辑，或双击路线自定义实体进入导线法编辑中,点击“线形设计设置”， 进入设置。
4)点击菜单【路线】-【导线法设计】下的三单元平曲线、五单元平曲线、三单元回头曲线、五单元回头曲线、凸型曲线、同向复曲线、C/S型曲线功能中，点击“线形设计设置”，进入设置。

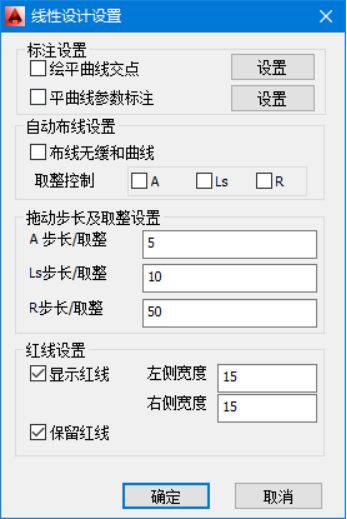

界面如图 5.4 1：
标注设置
，导线法综合设计后对整条路线进行平曲线交点标注。点击
按钮，弹出平曲线交点标注设置界面。
，导线法综合设计后对整条路线进行平曲线参数标注。点击
按钮，弹出平曲线参数标注设置界面。
自动布线设置
布线无缓和曲线:控制自动布线时平曲线是否默认包含缓和曲线段。
取整控制：控制自动布线时，圆曲线R和缓和曲线取整（按A或Ls取整）是否取整。
勾选“布线无缓和曲线”，自动布线时，平曲线为单圆曲线（不添加缓和曲线）。
拖动设置
包括A、Ls、R的拖动步长和取整步长值设置.
影响范围：自动布线设置中的各参数取整控制步长、导线法设计工程中的参数拖动和取整步长、导线法编辑中的拖动和取整步长、接线法设计中的拖动和取整步长的默认取值、接线法编辑中的拖动和取整步长的默认取值。
红线设置
道路红线：是规划道路的路幅边界线，是划分城市道路用地和城市其他建设用地的分界控制线。规划道路红线之间的宽度叫做道路红线宽度。它是通行机动车或非机动车和行人交通所需的道路宽度。
显示红线：勾选后，线形设计时，可以在设计过程或设计结果中绘制红线范围。
左侧宽度：线形设计时，按设定宽度绘制左侧的红线。
右侧宽度：线形设计时，按设定宽度绘制右侧的红线。
保留红线：设计结果中保留绘制的红线。
，线型设计时对设计段的平曲线参数进行规范检查。如果路线没有道路信息，则会弹出道路信息设置对话框，如图 5.4 2：
修改道路等级、设计车速、路拱坡度（超高横坡）后，点击

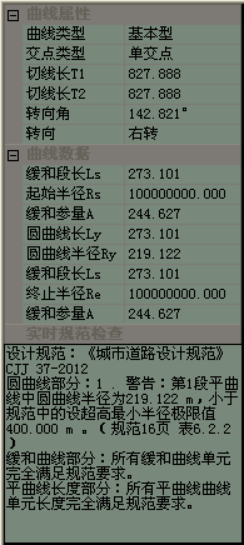

按钮进行规范检查。检查结果显示在曲线参数对话框的下方，如图 5.4 3：
