单击[设置-定位设置-坐标关系]执行该功能。包含“两点定义坐标”和“点方向定坐标系”两种方式。

i. 两点定义坐标

当您打开的地形图是旋转过的或者是经过移动的，这时图中的已知坐标点的坐标（用计算机标出的值）与实际的坐标值就不相符了。在这种情况下就可以用此功能来解决。

在地形图上任意找两个点（用户已知其实际坐标值），分别输入它们的计算机坐标（即显示在ACAD窗口底下状态区的坐标）和测量坐标来确定其坐标关系；或者也可以直接在图中点取，然后再把这两点的实际坐标值输入到测量坐标栏中。如图 5.121所示：

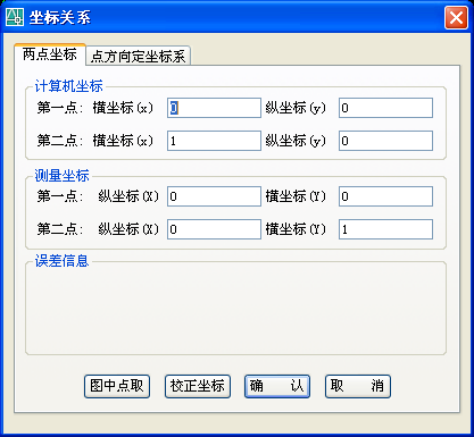

图 5.121

点，即自动实现计算机坐标与测量坐标两个坐标系的转换，并自动计算出图面上任一点的计算机坐标与测量坐标。程序会计算出误差信息，点击程序会自动进行调整。

ii. 点方向定坐标系

此功能与两点定义坐标的功能类似，在这里是已知某一坐标和两个坐标系的夹角。当输入同一点的计算机坐标和测量坐标以及两坐标系之间的夹角，即自动实现计算机坐标与测量两坐标系的转换。如图 5.122所示：

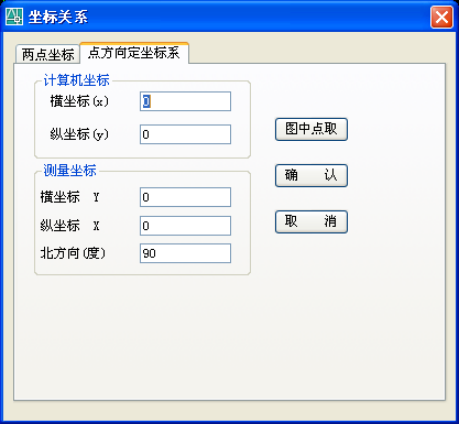

图 5.122

注意：北方向缺省为正上方，即“90度”。
