陡坎类型

定义方式

说明

垂直陡坎

坎顶高程+坎底高程

请选择需要定义为陡坎的多线段：

点取陡坎线高程高的一侧：

请输入坎顶高程 [逐点定义(T)] :

默认方式为坎顶为统一高度方式，可从关键字T转为逐点定义方式。

请输入坎底高程 [逐点定义(T)] :

默认方式为坎底为统一高度方式，可从关键字T转为逐点定义方式。

坎顶高程+陡坎高度

请选择需要定义为陡坎的多线段：

点取陡坎线高程高的一侧：

请输入坎顶高程 [逐点定义(T)] :

默认方式为坎顶为统一高度方式，可从关键字T转为逐点定义方式。

请输入陡坎高度 :

坎底高程+陡坎高度

请选择需要定义为陡坎的多线段：

点取陡坎线高程高的一侧：

请输入坎底高程 [逐点定义(T)] :

默认方式为坎底为统一高度方式，可从关键字T转为逐点定义方式。

请输入陡坎高度 :

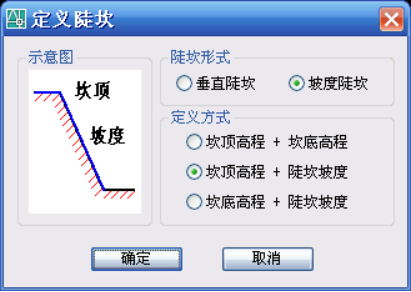

坡度陡坎

坎顶高程+坎底高程

请选择需要定义为坎顶的多线段：

请选择需要定义为坎底的多线段：

请输入坎顶高程 [逐点定义(T)] :

默认方式为坎顶为统一高度方式，可从关键字T转为逐点定义方式。

请输入坎底高程 [逐点定义(T)] :

默认方式为坎底为统一高度方式，可从关键字T转为逐点定义方式。

坎顶高程+陡坎坡度

请选择需要定义为坎顶的多线段：

请选择需要定义为坎底的多线段：

请输入坎顶高程 [逐点定义(T)] :

默认方式为坎顶为统一高度方式，可从关键字T转为逐点定义方式。

请输入陡坎坡度 :

坎底高程+陡坎坡度

请选择需要定义为坎顶的多线段：

请选择需要定义为坎底的多线段：

请输入坎底高程 [逐点定义(T)] :

默认方式为坎底为统一高度方式，可从关键字T转为逐点定义方式。

请输入陡坎坡度 :
