用于在道路上添加道路桥涵或修改道路桥涵参数。
需要注意的是，处理时选择的道路必须已经定义了桩号，否则程序不能处理。
单击[平面—辅助设施—道路桥涵]，命令行提示：
请选择已定义桩号的道路中心线<回车选择主道路>:
所选道路并未定义桩号,请重新选择.
请选择已定义桩号的道路中心线:

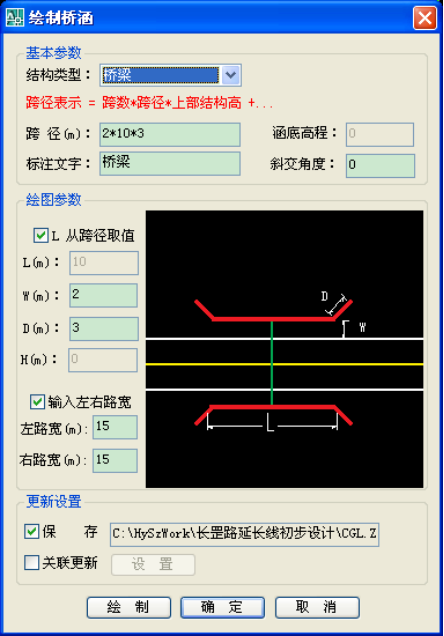

选择完道路中心线后弹出如图 5.5 65所示对话框：
界面说明：
基本参数
结构类型：
指当前要布设或者要修改的目标结构类型。目前可以支持的道路桥涵类型包括以下几种：桥涵、分离式立交(上跨)、分离式立交(下穿) 、箱涵、圆管涵、盖板涵、拱涵、箱形通道；当选择不同样式的结构类型时，参数设置要求有所不同。
跨径(m)：
桥涵的跨径参数设置。对于不同的桥涵结构类型，其跨径参数要求也有所不同，具体参数要求可以将鼠标悬停放置到输入框中进行详细查看。
涵底高程：
桥涵的底部高程。部分结构类型不需要输入涵底高程，需要输入涵底高程的有：箱涵、圆管涵、盖板涵、拱涵、箱形通道。
标注文字：
设置桥涵进行绘制时的引出标注说明文字。
斜交角度：
桥涵和道路的显示夹角值(以默认90度作为参考)。
绘图参数
L从跨径取值：
指定L是由用户输入还是根据跨径计算得到。如果用户未选择此项，则L=跨数×跨径。
L(m)：
指定桥涵的显示宽度。
W(m)：
指定桥涵示意线同道路版块边线间的距离。
D(m)：
桥涵示坡线的外延长度。
H(m)：
立交桥外引桥墩的示意长度。此参数只在“分离式立交(上跨)”设计时才需要输入。
输入左右路宽：
指定左右路宽是由用户输入还是直接从道路宽度中提取出来。
左路宽(m)：
指定桥涵中左侧路宽数据。
右路宽(m)：
指定桥涵中右侧路宽数据。
更新设置
保存
是否关联更新纵断综合数据文件。
纵断综合数据文件名
指定要更新的纵断综合数据文件名称。默认显示的zddata文件名为桩号线对应的zddata文件名；如果桩号线对应的纵断综合数据文件不存在，则根据桩号代号命名(如当前的桩号代号为AA，则默认显示的纵断综合数据文件名为AA.zddata。)，纵断综合数据文件名称文本框不可编辑。如果设定的纵断综合数据文件不存在，程序会自动把当前添加或者修改的纵断综合数据保存在一个临时文件中，在之后进行其他平面编辑时可以把自动把临时文件中纵断综合数据一次性更新到纵断综合数据文件中。
关联更新
是否更新与纵断综合数据文件关联的内容（如纵断横断面图、土方量相关表格等）。
设置
设定更新哪些与纵断综合数据文件关联的内容（如横断面图、土方量相关表格等）。
“绘制”按钮
循环根据设计参数进行道路桥涵的布设操作。
“确定”按钮
保存横断到纵断综合数据文件中(如果选择了“保存”)，以及进行关联更新（如果选择了“关联更新”），然后退出对话框。
“取消”按钮
退出对话框。
操作示例（以桥涵为例）：
1. 在对话框中设置好参数，按下
按钮；
2. 对话框自动隐藏，命令行如下提示：
请选择桩号：
点取标注点:
请选择桩号：
3. 最终生成效果：
图 5.5 66
