此功能用于在道路上设置路边停车场。

单击[平面—辅助设施—路边停车场]，命令行提示：

请选择道路中心线<回车选择主道路>:

当前并未定义主道路,请重新选择.

请选择道路中心线:

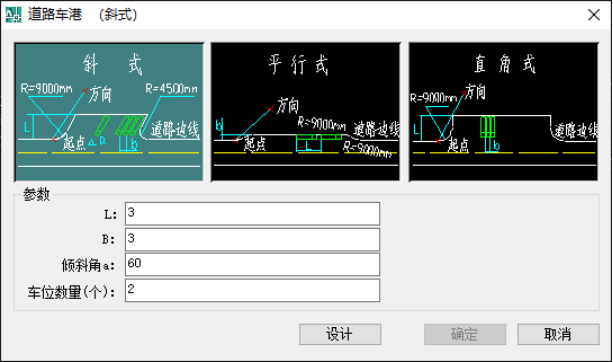

选择完道路中心线后弹出如图 5.558所示对话框：

注意：如果所选择道路中心线未定义桩号，则整个更新设置模块不可用。

图 5.558

界面说明：

停车场样式

选择路边停车场的样式，当前支持三种样式： 斜式、平行式、直角式。

斜式：整个路边停车场倾斜于道路一定的角度，角度值根据用户输入值来确定

平行式：路边停车场平行于道路，同时提供一定的加减速段；

直角式：路边停车场平行于道路，不提供加减速段；

参数

L：

单个车位的长度。

B：

单个车位的宽度。

倾斜角a：

停车场的倾斜角度( 仅当斜式时有效)。

车位数量：

停车场的最大车位个数。

“设计”按钮

循环根据设计参数进行路边停车场布设操作。

 “确定”按钮

保存横断到横断文件中(如果选择了“保存横断”)，以及进行关联更新（如果选择了“关联更新”），然后退出对话框。

如果对话框启动时，所选择道路未定义桩号，则此按钮将不可用。

 “取消”按钮

退出对话框。

操作示例（以斜式为例）：

1. 在对话框中设置好参数，按下 按钮；

2. 对话框自动隐藏，命令行如下提示：

车港起点位置:

点示车港方位：

车港起点位置:

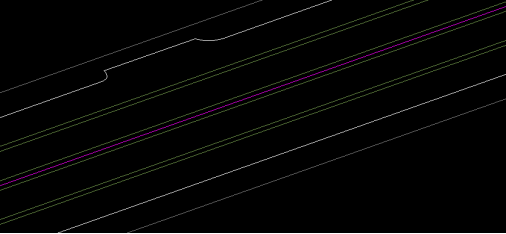

3. 最终生成效果：

图 5.559
