1． 新建工程

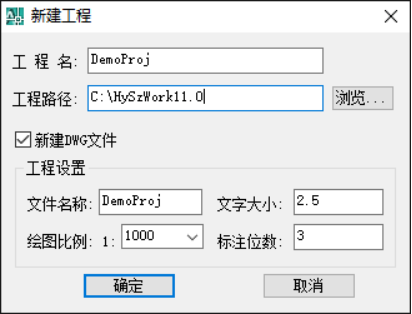

单击[设置--新建工程]，弹出“新建工程”窗口，如下图：
图 4.2 1
输入工程名称，并填写“工程设置”等，点
。则系统将在指定的工程路径下新建一个与工程名同名的文件夹,后续工程中产生的工程文件系统会默认保存在此文件夹下。
2． 把地形图加入到工程中并打开

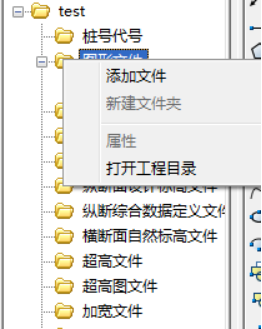

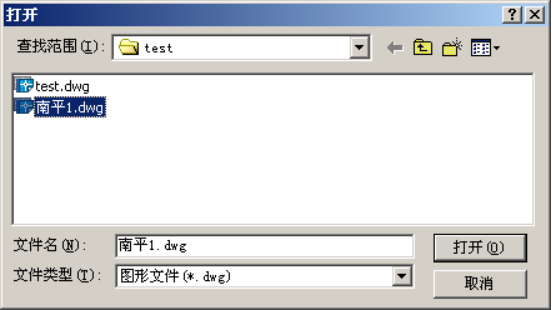

把“软件安装目录\Samples\平纵横工程\test”下的“南平1.dwg”地形图拷贝到刚才新建的工程目录下。在“工程管理”的“图形文件”节点上点击鼠标右键运行“添加文件”弹出窗口如图 4.2 3。
图 4.2 2
选中“南平1.dwg”单击
，“南平1.dwg”即被添加到工程管理中。如下图。
图 4.2 4
双击工程管理的
即可打开该地形图。
3． 处理地形图
①单击[地形|自然等高线|快速转化]，命令行出现如下提示：
选择样线: 选择任意一条等高线，出现如下提示
选择等高线-首曲线层的LINE,SPLINE,POLYLINE,LWPOLYLINE,ARC:
选择对象: all 输入all选择整个地形图中的等高线
此时已经把等高线转化成里市政道路可以识别的等高线。
②单击[地形|自然等高线|标高检查]，对已定义的自然等高线的进行标高检查，输入标高范围150~300，检查并删除无效的等高线。
③单击[地形|自然标高离散点|文本定义|]，命令行出现如下提示：
===== 通过图面中表示自然标高高程的文字来定义离散点自然标高=====
回车退出 / 选择表示自然标高高程的任一文字:
点定位 P /块定位 B / 圆定位 A / 圆环定位 D / 点取定位 G / 椭圆定位 E／<回车
文字左下角> 确定文本表示的标高位置的定位方式，对于本地形图文本周围没有表示定位的实体，所以直接回车以文字左下角作为标高定位点。
过滤***层的TEXT实体,请选择: 直接在命令行输入“all”处理整个地形图
选取确认后，程序自动在文字的左下角布置表示此文字值的离散点。
④标高检查
单击[地形|自然标高离散点|标高检查]，命令行出现如下提示：
选择对象: all 选中所有离散点
找到 3385 个
已滤除 3125 个。
请输入最小控制标高:200 本地形图的最小控制标高是200
请输入最大控制标高:280 本地形图的最大控制标高是280
回车弹出如下图对话框：
图 4.2 5
共检查出两个无效点，点击

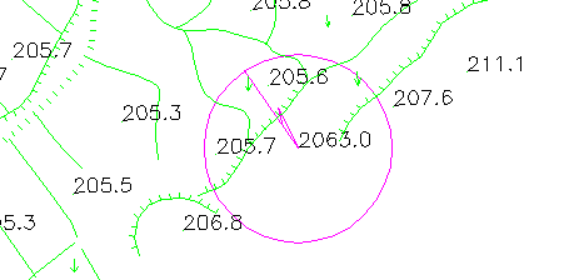

，图面出现下图标识：
图 4.2 6
该点标高 : 2063.000
退出 X / 全部删除 A / 删除该点 E / <回车下一点>: 可以输入A删除所有无效点。
4． 定线

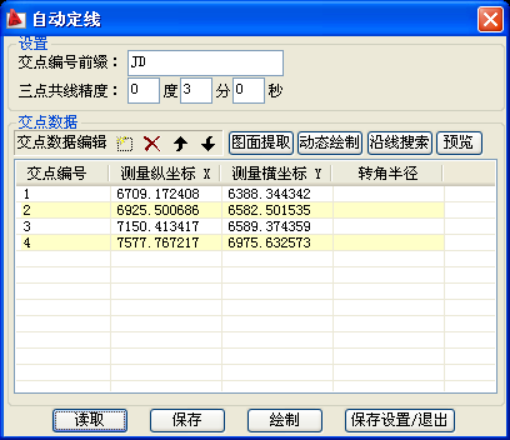

单击[路线|自动定线]，弹出如下图对话框
图 4.2 7
单击
按钮打开“软件安装目录\Samples\平纵横工程\test\折线定线.hjd”文件。单击
平面线位将会绘制到地形图中。

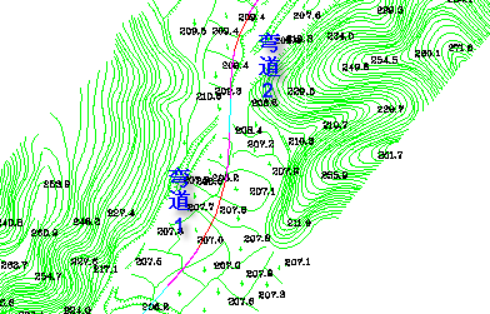

5． 平曲线设计

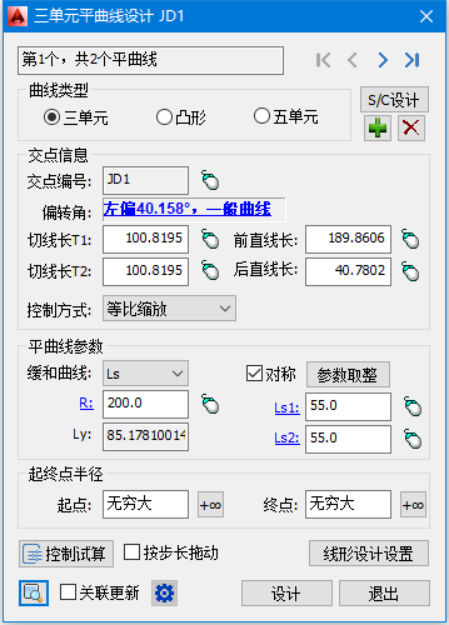

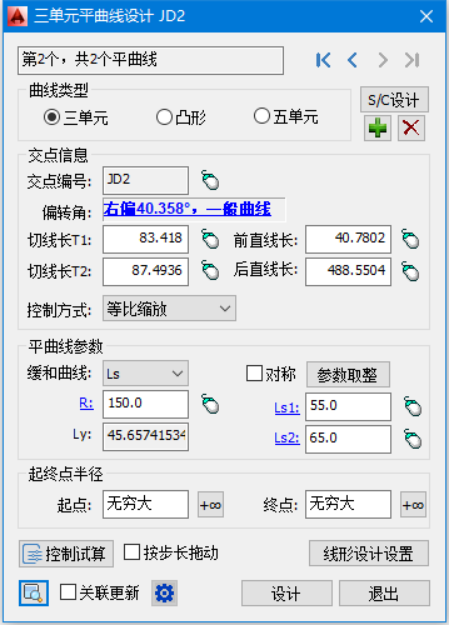

在导线两个转折点处设计两个三单元平曲线。[路线|导线法设计|三单元平曲线]，进入单个线形设计界面如
图 4.2 9、图 4.2 10，进行参数设计修改。
两个弯道具体的参数如图 4.2 8、
图 4.2 9所示。
图 4.2 9
6． 定义桩号、线转道路、标注桩号
①单击[路线|桩号|定义桩号]，定义中线的桩号。
桩号代号：ROAD1
中心线的左下角为桩号起始点，起始桩号为0。

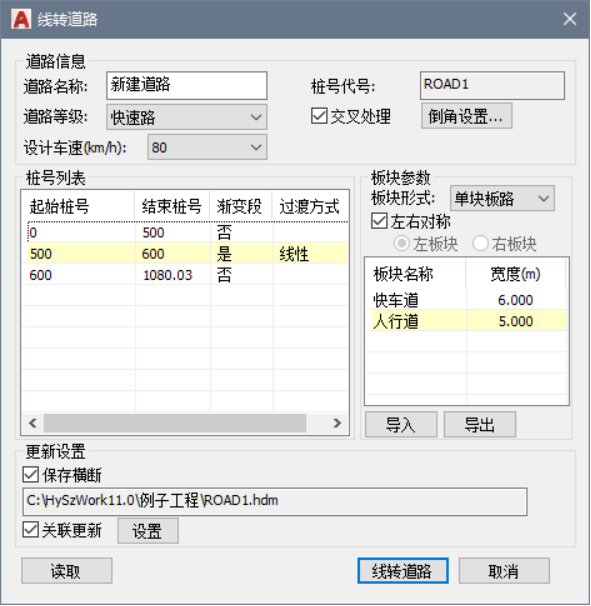

②单击[平面|线转道路]，选中中心线弹出如下图对话框。
按照图 4.2 11所填写结果，单击
即可。

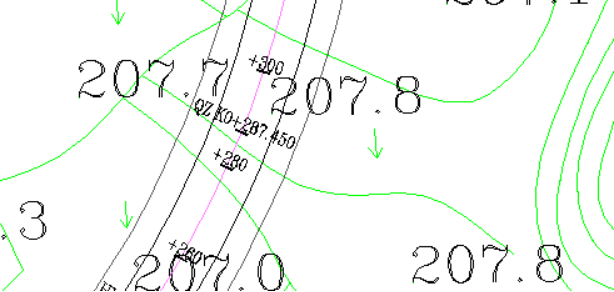

③单击[路线|桩号标注|整路标注桩号]进行桩号标注。如下图。
图 4.2 12
7． 设置设计高程线位置
点击[设置|工程设置]，打开“项目信息”页签，弹出如下图对话框。
图 4.2 13
设置设计高程线位置为路基中线。
8． 超高加宽设计

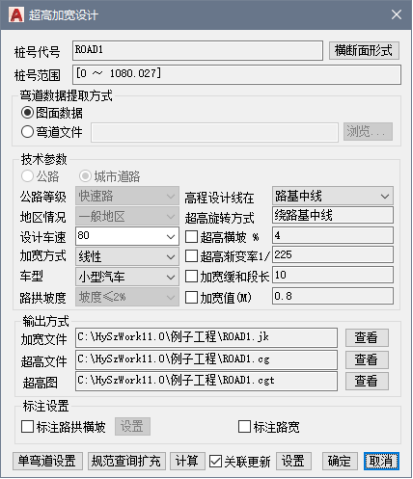

点击[平面|超高加宽设计]，弹出如下图对话框。
单击

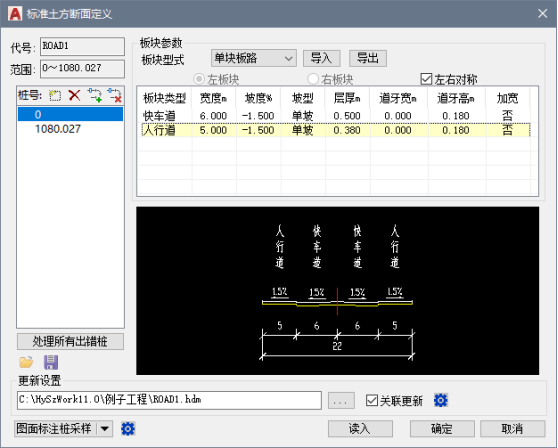

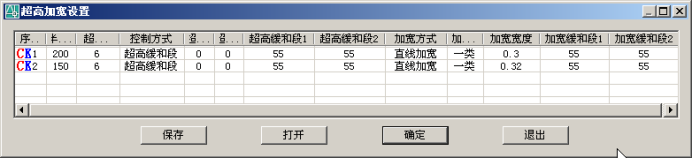

弹出如下图对话框，进行横断面形式设置。
软件会把平面图上道路两端的横断面形式提取出来。在图 4.2 15中可以设置板块的属性。
我们现在采用软件提取的结果，把板块参数中的“加宽”栏改成“是”。单击
保存文件。文件名采用默认文件名ROAD1。保存文件后点击
回到图 4.2 14对话框。
点击图 4.2 14中的
，弹出图 4.2 16对话框。软件会查询超高加宽规范把相关的参数显示到图 4.2 16对话框中。用户也可以根据设计需要进行修改。
我们采用默认的参数进行设计，单击
回到图 4.2 14对话框。
点击
即可完成超高加宽计算。
超高加宽在后续的纵、横断出图时都会有所体现。
9． 平面设计结束
