当道路定义过桩号后就可以进行纵断的设计.
1． 地形图提取纵断自然标高
系统提供了四种纵断自然标高的录入方式供用户在不同的情况下选择。
本例中有地形图,而且我们已做必要的处理,所以选择<从地形图提取自然标高>。

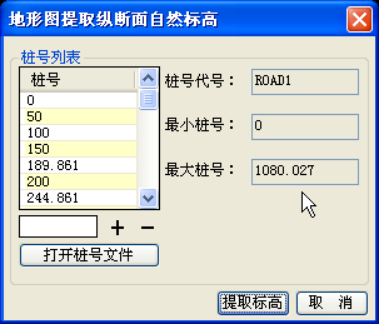

点击[纵断|地形图提取自然标高],弹出“地形图提取纵断面自然标高”对话框如下图：
图 4.2 17
单击
弹出如下图对话框。
图 4.2 18
单击
保存提取结果。文件名采用默认文件名ROAD1。
2． 纵断面设计

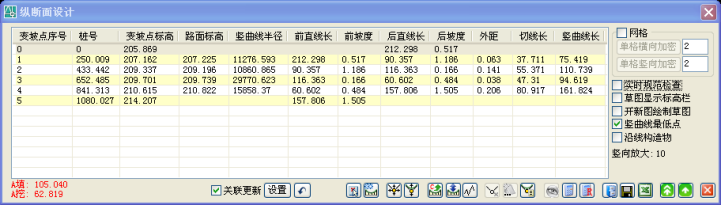

点击[纵断|纵断面设计],弹出纵断面设计对话框。如下图
图 4.2 19
①首先点击

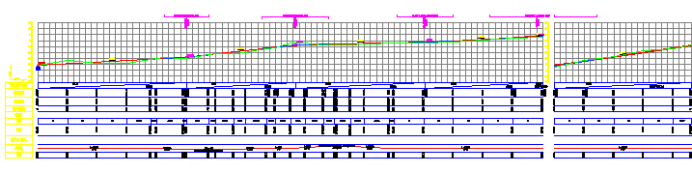

绘出纵断草图,图表中纵断设计线的起点和终点默认在自然地面线的起点和终点.
②点击
,在图面纵断设计线上点取一点拉出纵断设计线的坡度,表中自动加入拉坡点的数据。也可以在表格中直接对结果进行修改(重复此步可加入更多变坡点)。
③ 点击
对每个变坡点进行竖曲线设计。
④点击
保存数据退出。文件名采用默认文件名ROAD1。
3． 纵断表头定制

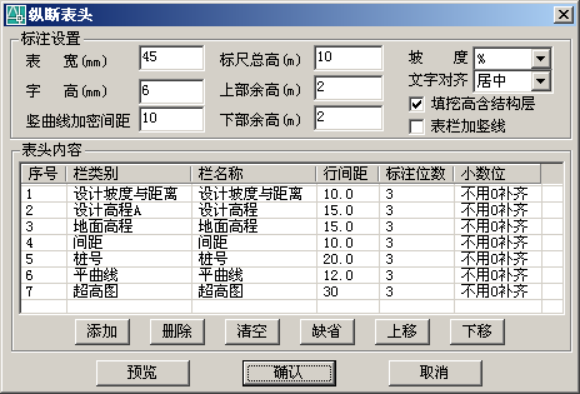

单击[纵断|纵断表头定制]弹出如下图对话框。
按照图 4.2 20对话框中设计的结果进行设置。
设置完毕点击
即可。
4． 纵断面绘制

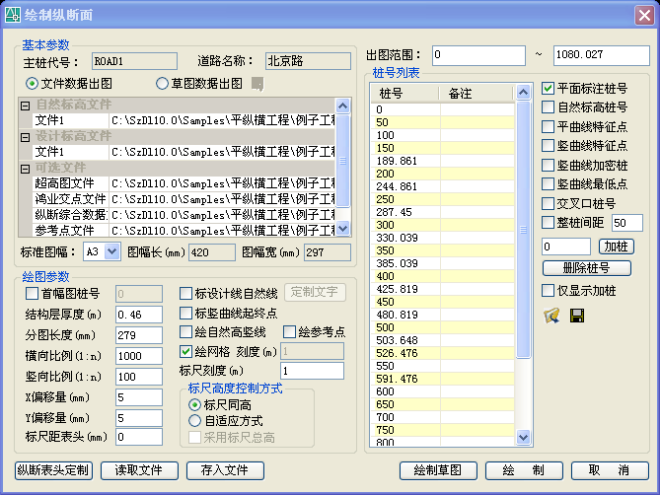

点击[纵断|纵断面绘制]弹出如下图对话框。
按图 4.2 21所示设置完毕后点击
即可。
